响应广西铝产业战略，安科瑞变电所智能监测方案为氧化铝项目注入新动能

安科瑞 王晶淼 咨询家：Acrel-wjm

氧化铝作为现代工业中的关键无机非金属材料，凭借其优异性能被广泛应用于冶金、电子、陶瓷、环保等多个领域，是我国产业升级的重要推动力。作为一种环境友好型材料，氧化铝无毒无味、化学性质稳定，对生态系统影响小，因此在环保与生物等领域也具有广阔应用前景。在氧化铝生产过程中，电力系统的稳定运行至关重要。为此，采用智能操控装置对变电所开关柜环境及开关状态进行监测，利用无线测温装置实时监控电气接点温度，并对开关柜局部放电进行监测，能够有效预警绝缘老化问题，对维护变配电系统稳定运行具有重要作用。

关键词：氧化铝、智能操控、无线测温、开关柜局放

1 概述

该项目位于广西北海市合浦县，属于北海市铝工业循环经济项目的一部分。一期工程年产480万吨氧化铝，与广投北海绿色生态铝项目共同形成400万吨年产能，预计年产值达700亿元，为区域生态铝产业链发展奠定基础。项目依托海外铝土矿资源及港口优势，积极响应广西铝产业“两头在内、中间在外”发展战略，致力于打造绿色循环经济产业链。项目建成后，将与下游电解铝、光伏玻璃等产业形成联动，提高铝资源本地转化率。项目于2025年6月开工，将在10KV变配电站中应用安科瑞智能操控、无线测温与局放监测产品，实现对开关柜环境、接点温度及局放情况的监测与控制。

2 产品需求、配置方案及产品介绍

2.1 产品需求

本项目需为10KV变电所开关柜配置智能操控、无线测温及局放监测产品，以实现以下功能：

智能操控装置需能实时监测电参量及物理量，支持开关状态动态模拟显示、高压带电显示与闭锁、验电核相、无线测温显示、局放监测、环境温湿度监测、电压电流功率等参数显示，并具备强制加热、强制照明、人体感应、语音报警、集成远方/就地开关、分合闸与储能开关控制等功能。

开关柜局放监测具体要求包括：

工作电源：DC 12-36V；

监测内容：超声波（AE）、地电波（TEV）、特高频（UHF）、噪声、温度、湿度；

超声波（AE）：测量范围0dBμV~60dBμV，谐振频率40kHz±1kHz；

地电波（TEV）：测量范围0dBmV~60dBmV，信号带宽3MHz~100MHz；

特高频（UHF）：测量范围-70dBm~10dBm，频段300MHz~1500MHz，等效高度≥10mm；

环境噪声测量范围：30dB~130dB；

环境温度测量范围：-40℃~85℃；

环境湿度测量范围：0~100%RH；

通讯协议：MODBUS-RTU；

安装方式：磁吸式。

无线测温具体要求包括：

工作电源：CT感应取电，感应电流≥5A；

采样频率：15秒；

无线频率：470MHz；

通讯距离：150m（空旷环境）；

测温范围：-50℃~125℃；

测温精度：±1℃；

安装方式：合金片固定。

2.2 配置方案

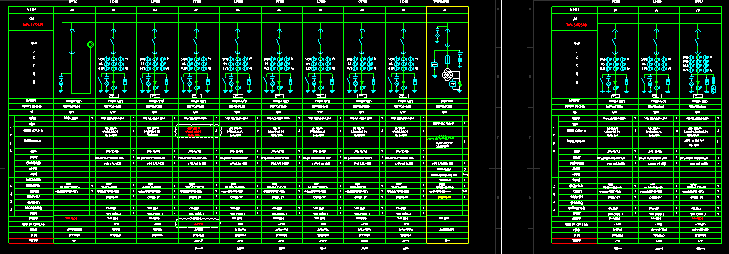

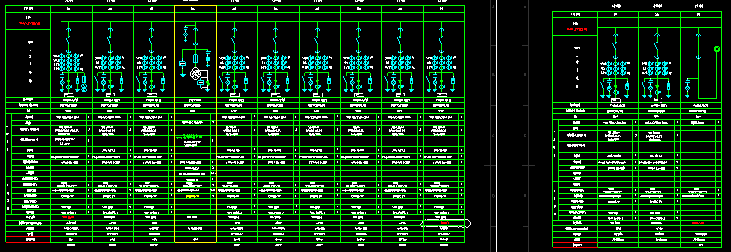

本项目针对10KV高压柜配置智能操控装置ASD500与局放监测装置APD300-L。ASD500安装于仪表室柜门，每柜一台；APD300-L安装于电缆室柜壁，每柜一台；每台开关柜配置9个无线测温传感器。

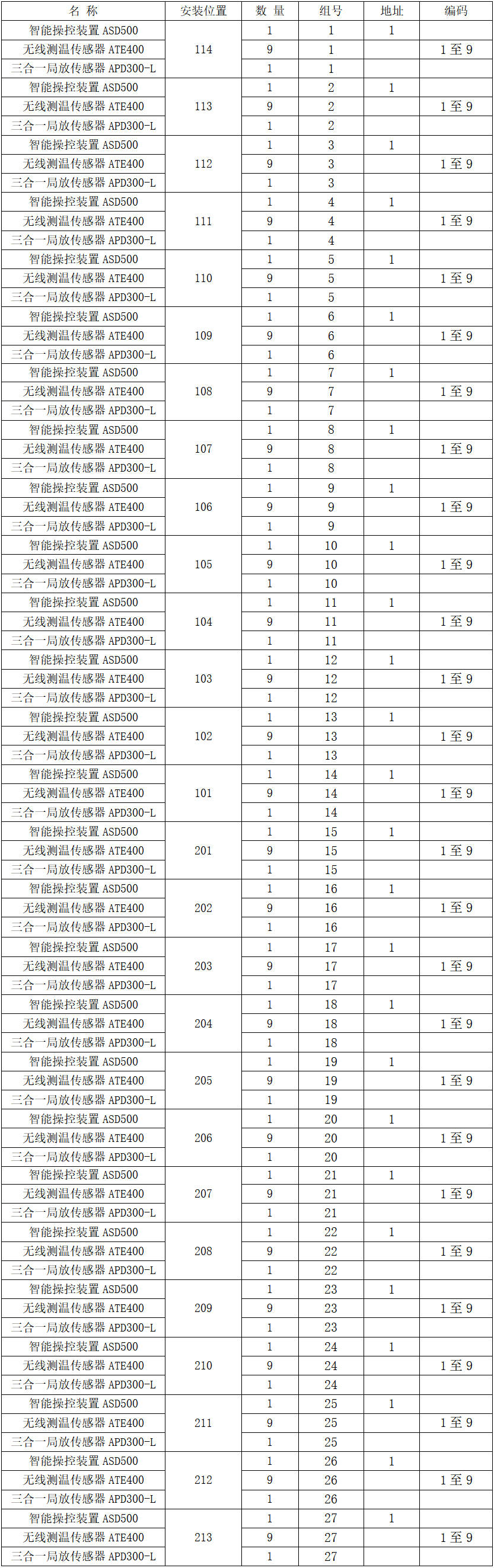

项目共计使用智能操控装置ASD500 347台、局放监测装置APD300-L 347台、无线测温传感器3123个。

2.3 产品介绍

2.3.1 智能操控装置ASD500

ASD500适用于3~35kV户内开关柜，集一次回路模拟图、开关状态指示、高压带电显示、核相、温湿度控制、节点无线测温、人体感应照明、语音提示、电参量测量、局放监测及通讯功能于一体，支持RS485与以太网通讯。

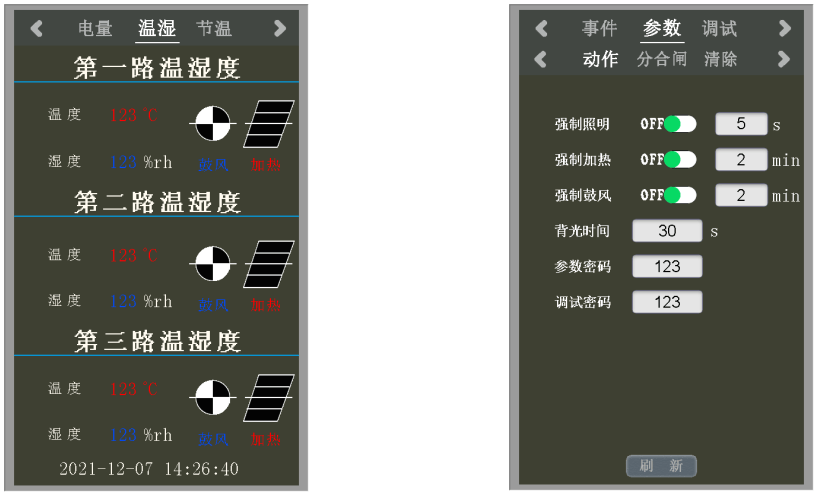

温湿度控制：可根据设定阈值自动启停加热、鼓风。

无线测温显示：接收并显示各测温点温度，超温时产生告警。

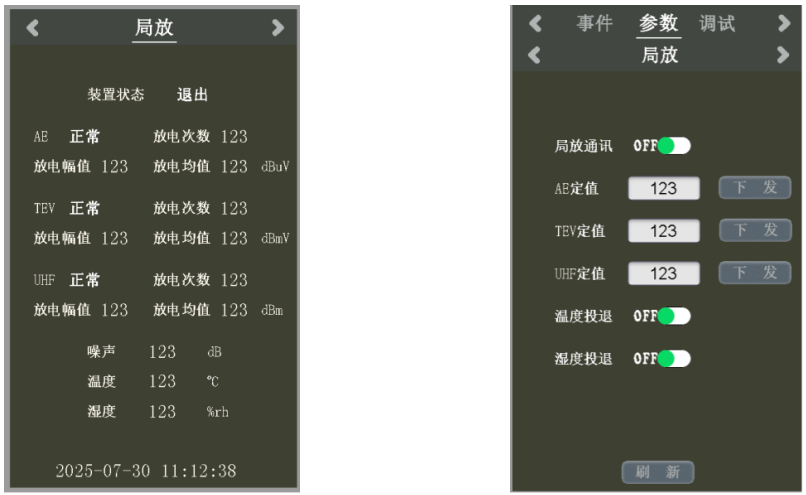

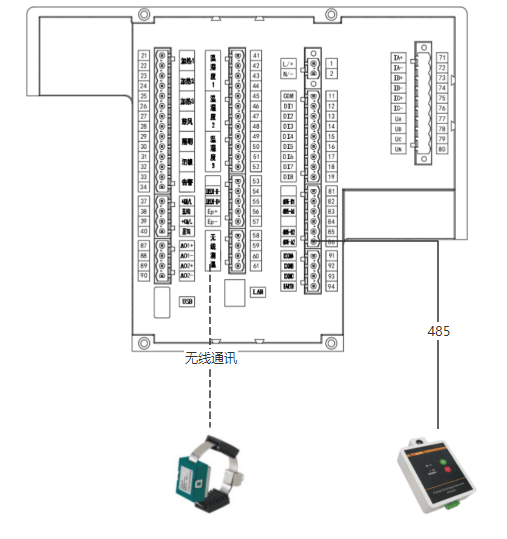

局放监测显示：通过RS485接入APD300-L，实时显示AE、TEV、UHF的放电幅值、均值、次数及环境噪声、温湿度，超标时触发报警。

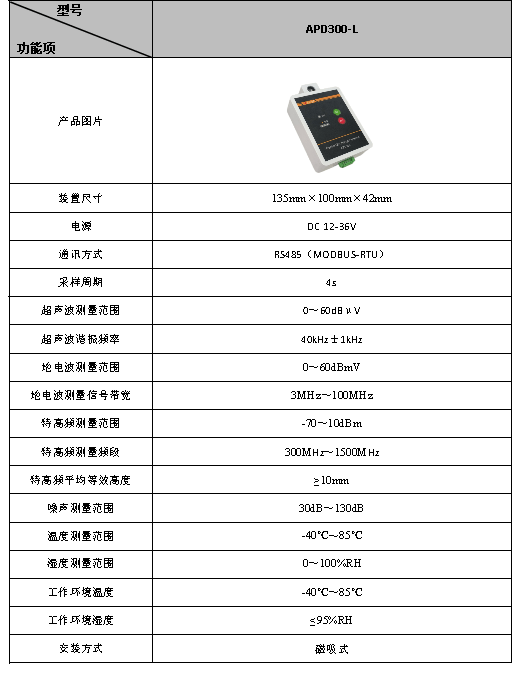

2.3.2 局放监测装置APD300-L

APD300-L通过UHF、TEV及AE传感器监测开关柜局部放电信号，及时预警绝缘隐患，保障电力系统安全运行。

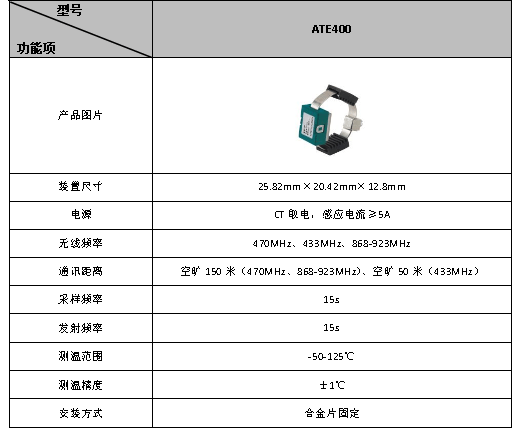

2.3.3 无线测温传感器ATE400

ATE400适用于3~35kV开关柜及0.4kV低压柜，可安装于各类发热点，通过无线传输技术将温度数据发送至显示装置或远程监控系统。

3 现场安装情况

现场10KV开关柜仪表室柜门安装ASD500，电缆室柜壁安装APD300-L，实现状态监测。

4 结语

10KV变电所作为电力分配的关键环节，其稳定运行至关重要。开关柜长期高负荷运行易引发电气接点过热、绝缘老化等问题，可能造成火灾或大规模停电。通过安装局部放电监测装置，可依据放电幅值与频次判断绝缘状态；无线测温装置能实时监控接点温度，预防过热故障；智能操控装置则实现对开关柜电气与非电气量的监测与显示，兼具高压带电提示与语音防误报警功能，进一步提升运行安全。三者协同构成对中压开关柜设备状态与环境的多维监测体系，为变电所安全稳定运行提供有力保障。
