从抽查到全线盯防：电厂输煤系统与储煤场分布式光纤感温的系统设计与工程实践

电厂的消防设施基本都是按标准配齐的，但输煤系统和储煤场至今仍是电厂火灾的高发区。原因很扎心：多数监测手段盯的是"明火"，而煤的自燃在明火之前，有一段很长、很安静的阴燃过程——这段过程发生在煤堆内部、皮带下方、积粉深处，恰好是常规手段看不见的地方。

分布式光纤感温的思路，是用一根光缆把"抽查"升级成"沿线连续盯防"：光缆铺到哪儿，温度就盯到哪儿。本文从煤自燃机理、测量原理、参数、架构几个维度，把这套系统在电厂输煤与储煤场景的设计与工程实践讲透。

一、隐患解剖：煤自燃的三条链

1.氧化自热链（储煤场主线）：煤与空气中的氧接触发生低温氧化，持续放热；堆内散热不畅，热量积累→温度升高→氧化速率随温度进一步加快。这是一条典型的正反馈链，从低温氧化到阴燃再到明火，中间有一个可以干预的窗口期——但前提是你能"看见"堆内温度在爬升。

2.摩擦发热链（输煤皮带主线）：托辊卡死、轴承失效、皮带跑偏打滑→局部摩擦发热→引燃周边积粉。皮带全线几百米，托辊上百个，故障点随机出现，人工巡检天然覆盖不过来。

3.粉尘链（放大器）：煤尘在皮带沿线、转运点、落煤筒沉积，一旦有火源，沉积粉尘被扬起形成粉尘云，燃烧烈度和扩散速度会跳一个量级。这就是为什么输煤系统的火情从来不是"烧一段皮带"那么简单。

工程意义：三条链的共同特征是"从看不见的地方开始"。所以监测系统的核心指标不是"测得多准"，而是"覆盖多全、发现多早"。阈值告诉你"已经着了"，温差和升温斜率告诉你"正在着"——对煤自燃这种缓慢发展的事故，后者才是保命的东西。

二、测量原理：拉曼散射+OTDR

分布式光纤感温的物理基础是两个效应的组合：

自发拉曼（Raman）散射：激光脉冲在光纤中传播时与光纤分子相互作用，产生拉曼散射光。其中反斯托克斯分量的强度对温度敏感，斯托克斯分量基本不受温度影响，两路信号的强度比可以解调出散射点的温度。

光时域反射（OTDR）：背向散射光沿光纤返回主机，返回时间对应散射点位置——这是米级空间定位的来源，也是"光缆沿线每一点都能给出独立温度值"的物理保证。

信号链的工程难点：窄脉冲激光的背向拉曼散射信号极其微弱。系统的空间分辨率和测温精度，本质上取决于前端微弱信号检测电路的噪声水平。做得好的系统会用低噪声高带宽信号处理电路+高速数据采集，把信号链噪声压到接近探测器本底，同时用优质光放大器补偿链路损耗。

三、系统结构

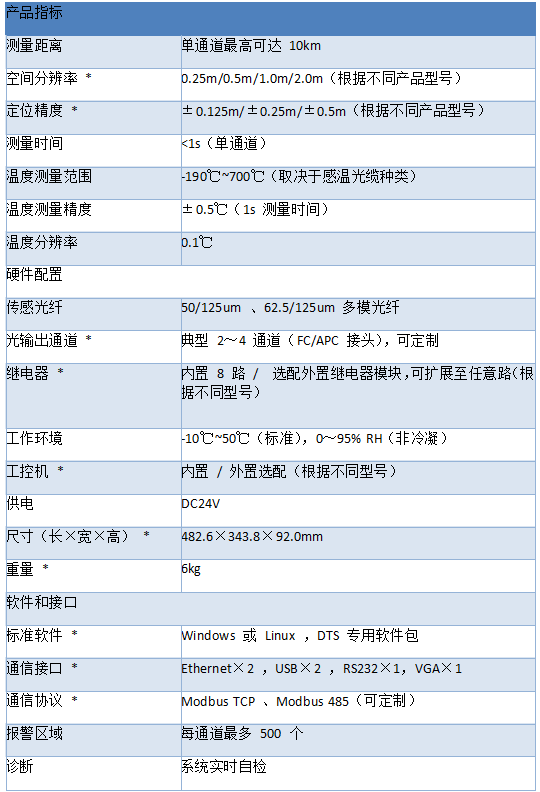

四、技术参数

注：带*行的参数根据不同产品型号有所不同。

五、软件界面：

分布式光纤温度监测应用软件界面友好、操作简单。该软件主要包括：温度监测、历史数据查询、火灾报警、可视化显示等功能模块。

分布式温度显示曲线

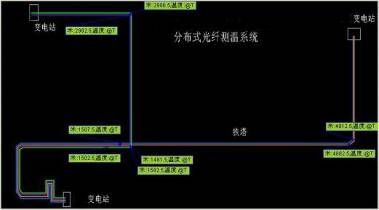

可视化显示模块

输煤皮带也好，储煤仓和煤场也好，光纤感温干的其实就是一件事：别等烧起来了再去找哪里热。以前靠人拿着测温枪去转，转到了可能已经晚了；现在光缆沿着皮带、沿着煤堆铺过去，温度一有变化就能看出来，哪个部位不对劲也能找到。值班的人接到通知，该喷淋的喷淋，该停皮带的停皮带，把自燃的苗头按在早期。电厂这种地方，真要出一次火灾，损失不是小数。光纤感温说不上多花哨，就是让温度这块儿多一双眼睛，少一点“没想到”。这大概也是为什么，输煤系统和储煤场越来越愿意用它的原因。
