域财网White Rabbit节点终端实现亚纳秒级时钟同步
在工业控制、科学实验等分布式系统中，时钟同步与精准事件处理都是非常有必要的，这款专为 WR 网络打造，凭借亚纳秒级时钟同步精度、FPGA 架构和多接口适配设计，实现精准的事件触发与信号时间戳记录。
01前言
WREN 作为 WR 网络的终端节点，接入 WR 交换机构建的同步网络后，能充分发挥 WR 协议的同步优势，在分布式系统中精准产生或接收触发信号。硬件基于 Xilinx/AMD Zynq UltraScale+ SoC 打造，标配 FPGA 可编程架构。
项目地址（阅读原文获取源文件）：
https://p.eda.cn/d-1338458441282224128
02功能 & 亮点
亚纳秒级时钟同步：适配 White Rabbit 协议，接入 WR 同步网络后实现亚纳秒级时钟同步
双向高精度事件处理：支持在预定义精确时间点生成TTL 物理触发脉冲，也可对外部输入的触发信号进行高精度时间戳记录，收、发双向兼顾
WR 同步硬件模块：集成 1G WR 专用电路，搭配 SFP 收发器实现时钟同步与数据恢复；板载 U.FL 连接器，可输出 WR 主时钟、PPS 秒脉冲、ABSCAL 绝对校准时钟
专业级调试与启动：支持 JTAG、QSPI 双启动方式，适配开发调试与现场稳定运行场景；配备 PS-UART micro-USB 调试口、JTAG 连接器，方便固件烧录、硬件调试与故障排查
03硬件设计方案
| 核心架构 | Xilinx/AMD Zynq UltraScale+ SoC， FPGA 可编程架构 |
| FPGA 芯片 | Xilinx Zynq UltraScale+ XCZU4CG-1SFVC784E |
| 内存配置 | 2×1GB DDR4 内存 |
| 闪存配置 | 128MB QSPI32 闪存 |
| 核心接口 | PCIe Gen2 x 4 |
| 供电方式 | P12V_PCIe |
| 同步协议 | White Rabbit（WR）协议，亚纳秒级时钟同步 |
| WR 核心模块 | 1G WR 时钟同步 / 数据恢复电路；1 路 WR-SFP 接口；U.FL 连接器；EEPROM 存储唯一MAC地址 |
| 时钟配置 | PS 时钟 50MHz；2 路 RF 束团时钟（SansDAC 方案，FPGA 内部回环至 HP 高性能引脚） |
| 配线架输出 | 32 路 TTL 3V 输出（支持 50Ω 负载，仅限输出）；Samtec 微型同轴连接器与配线架 PCB 连接 |
| 状态指示 | 板载 PS_DONE/PS_ERR/PS_ERR_STATUS 指示灯； IO/SFP/ 板卡 / 配线架均配备 RGB LED 指示灯 |
| 启动方式 | JTAG 启动、QSPI 启动 |
| 调试接口 | PS-UART 调试口（micro-USB）、JTAG 连接器 |
| 项目 | 详情 |
|---|

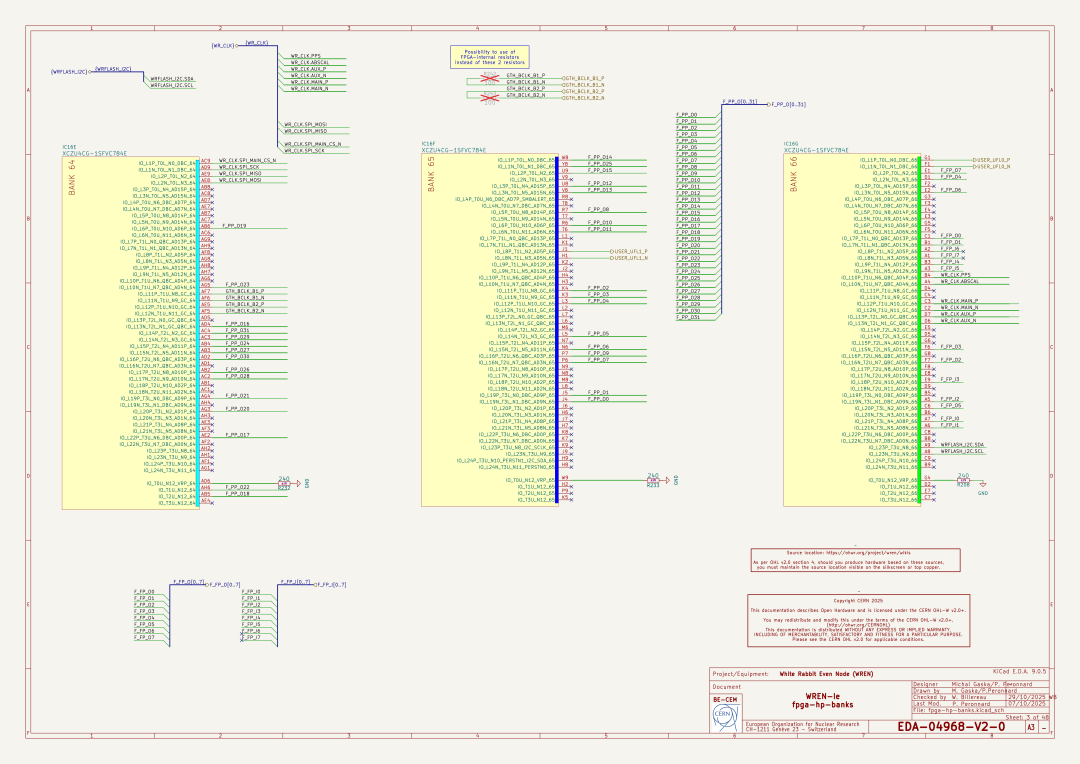

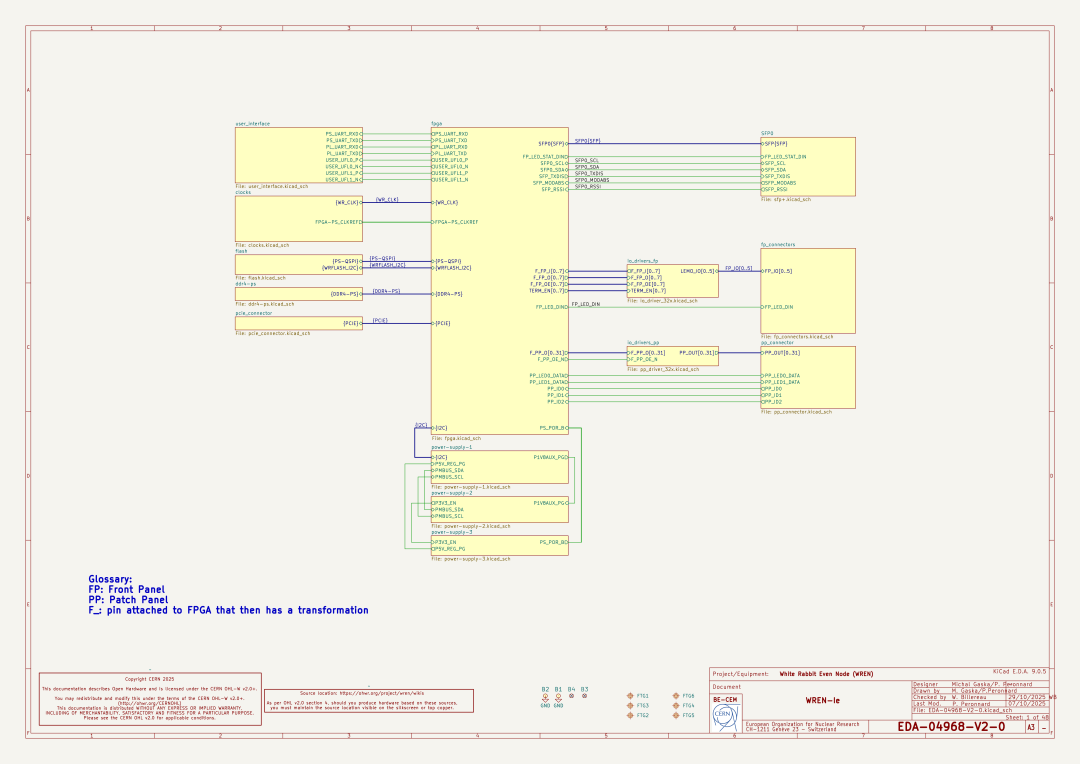

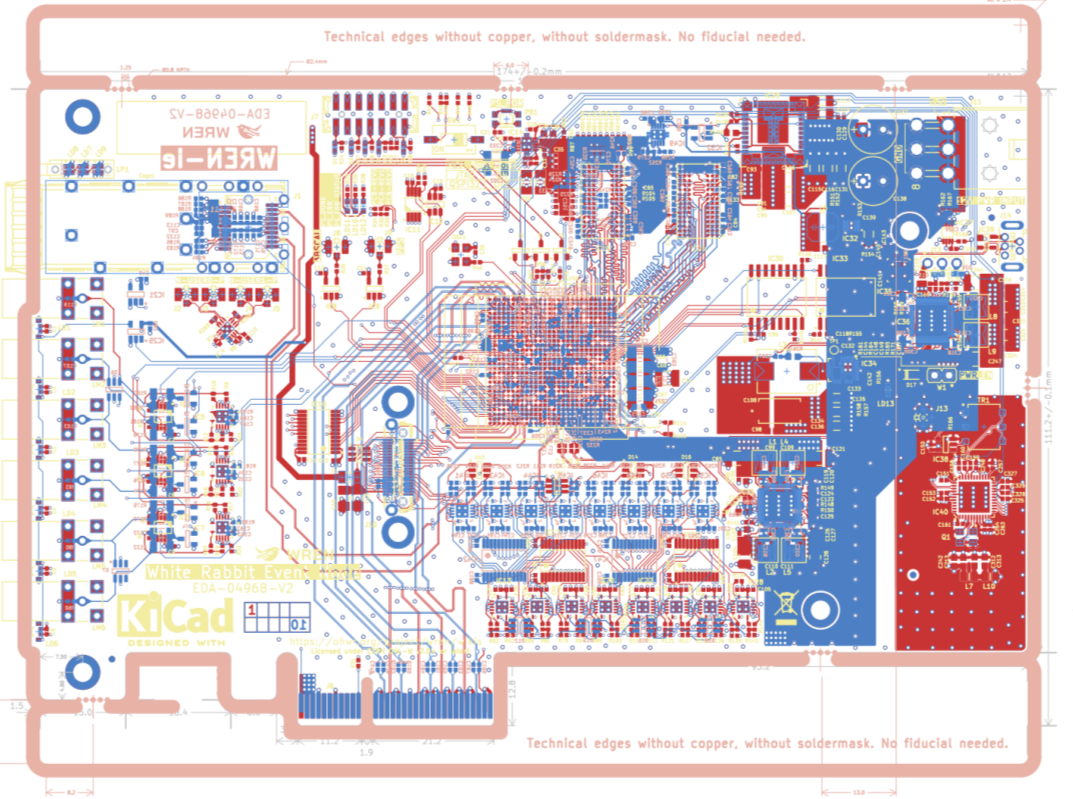

04原理图&PCB
阅读原文可获取设计文件
05开源资料
想了解更多开源项目的小伙伴去华秋开源硬件社区查看！欢迎大家来复刻，有商业诉求的，请联系项目的作者。
开源地址：
https://p.eda.cn/d-1338458441282224128
如果对复刻过程感兴趣，记得去开源平台为项目点个Star哦！
06结语
亚纳秒级时钟同步与 Xilinx Zynq UltraScale+ FPGA 的可编程性完美结合，既实现了精准的事件触发、外部信号时间戳记录，又通过多接口版本、还有丰富的 IO 与同步拓展设计，看到这里是不是已经按捺不住动手的冲动啦？别犹豫！平台复刻完全不用费心找小众零件，核心器件都能轻松买到。
