GAAFET全环绕栅极晶体管制造流程图解

文章来源：十二芯座

原文作者：MicroX

本文图解介绍了GAAFET（Gate-All-Around FET）的制造流程。

随着集成电路制程迈向3nm及以下节点，FinFET（鳍式场效应晶体管）由于三面栅控能力的局限，难以抑制严重的短沟道效应。

GAAFET（Gate-All-Around FET）通过将栅极完全包裹在纳米片（Nanosheet）通道四周，实现了近乎完美的电子控制。

超晶格生长（Superlattice Epitaxy）

制造始于在硅衬底上交替生长Si（硅）和SiGe（硅锗）的多层外延结构。

工艺细节：使用化学气相沉积（CVD）精确控制每层厚度。

逻辑：SiGe层仅作为“牺牲层”，为后续腾出空间；Si层则是最终的电子通道。

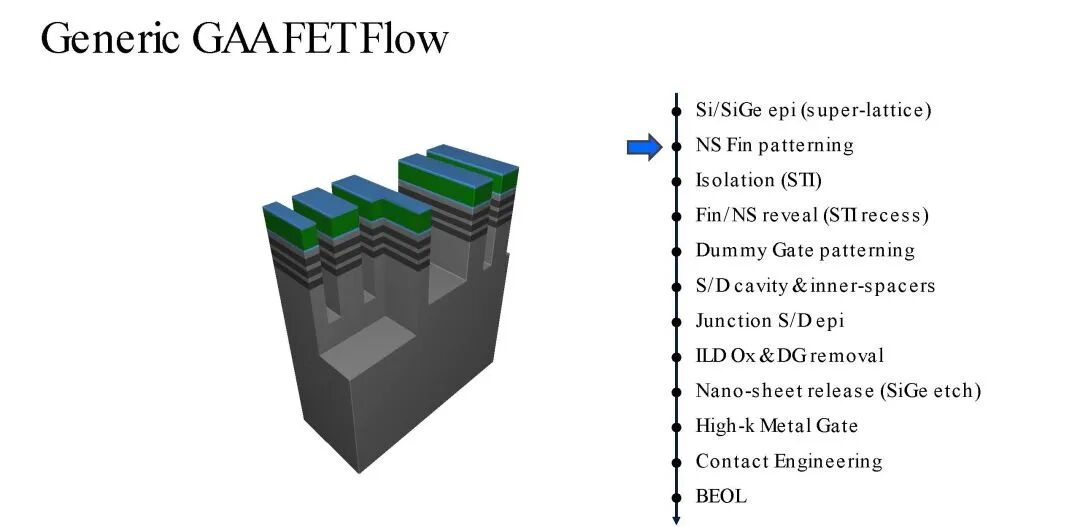

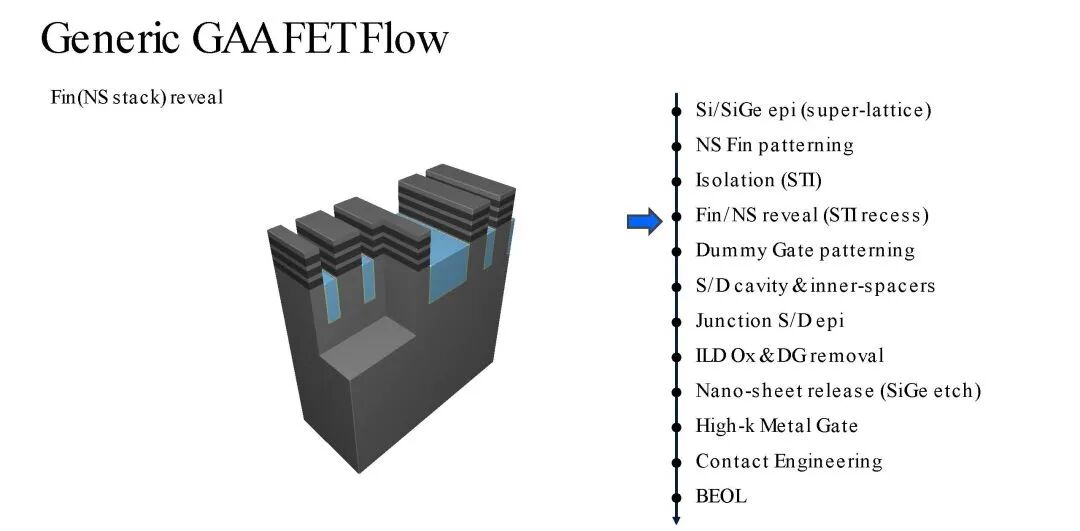

鳍片刻蚀与浅沟槽隔离（Fin Etch & STI）

与FinFET类似，通过光刻和干法刻蚀将超晶格结构切割成条状。

挑战：刻蚀必须保持极高的垂直度，确保多层Si/SiGe堆叠结构的侧壁平整。

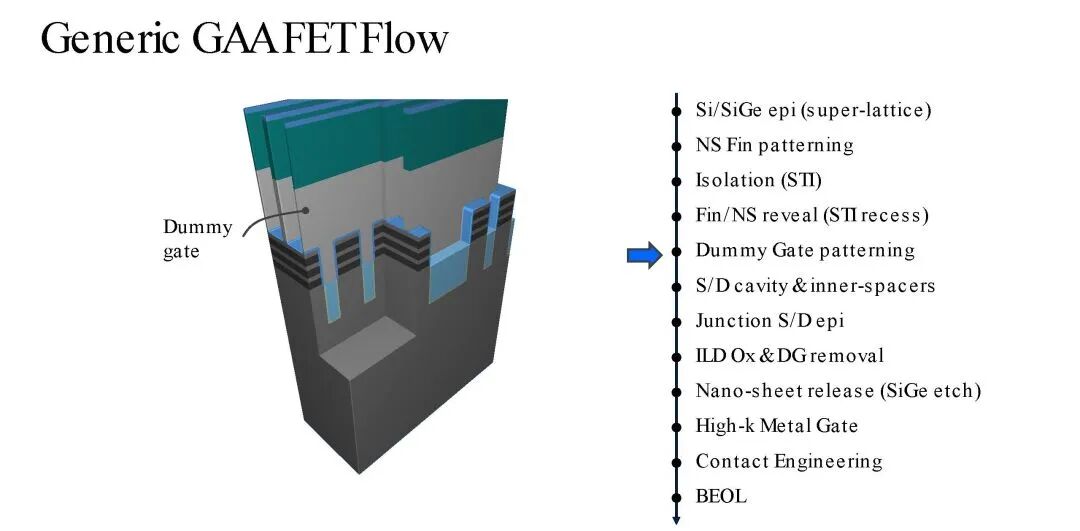

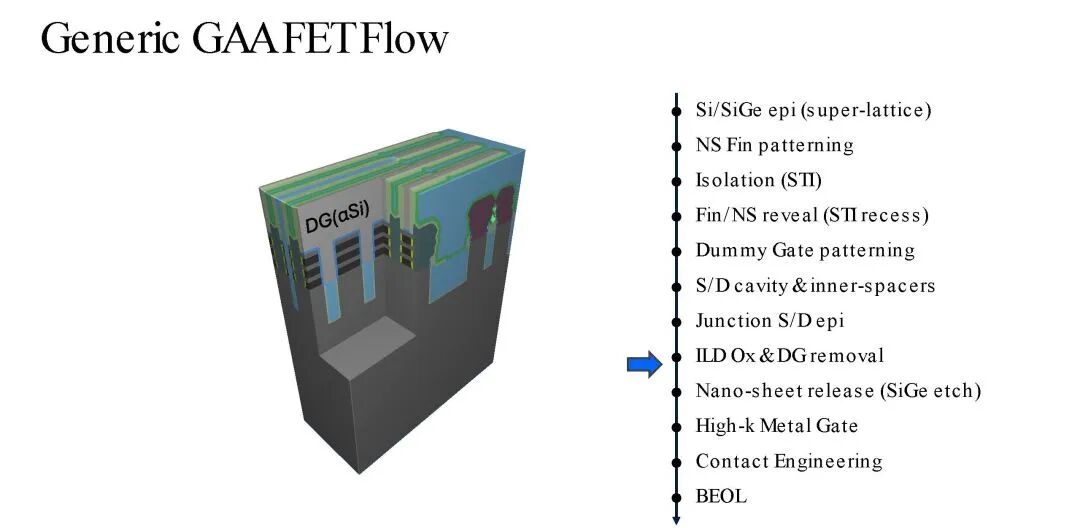

Dummy Gate 形成

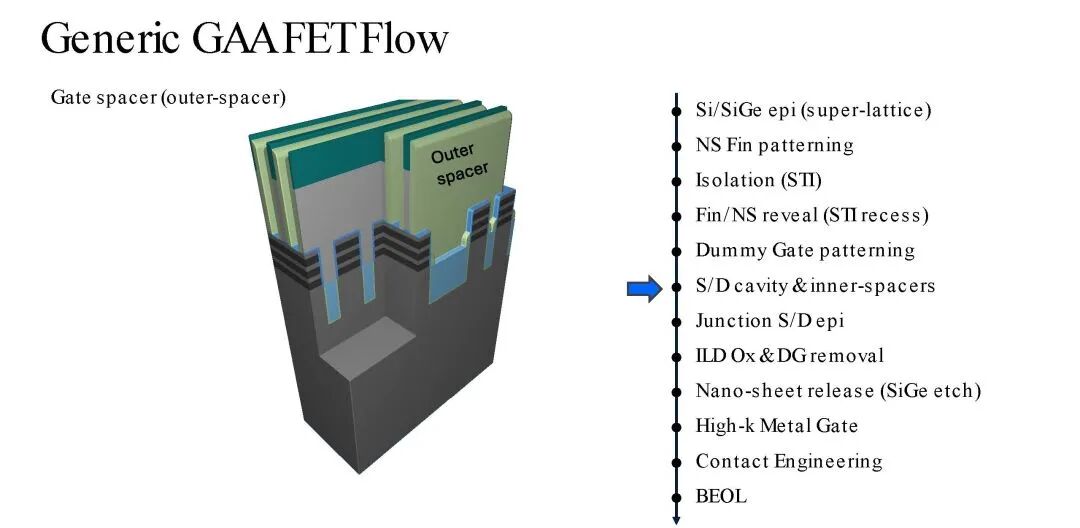

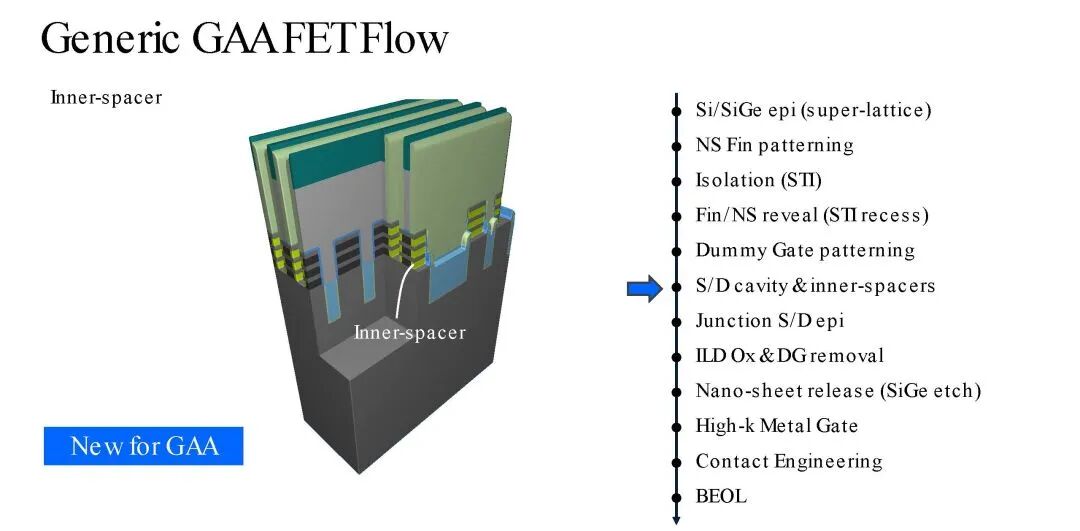

内侧墙形成（Inner Spacer Formation）

这是GAA工艺中最独特的一步。在沉积 Dummy Gate 后，需要侧向刻蚀掉一部分SiGe层，并填充介电材料形成内侧墙。

作用：内侧墙将源/漏极（Source/Drain）与金属栅极隔离开，极大降低了寄生电容（Cgs/Cgd）。

技术难点：必须使用极高选择比的各向同性刻蚀，确保只移除预定深度的SiGe，而不损伤Si层。

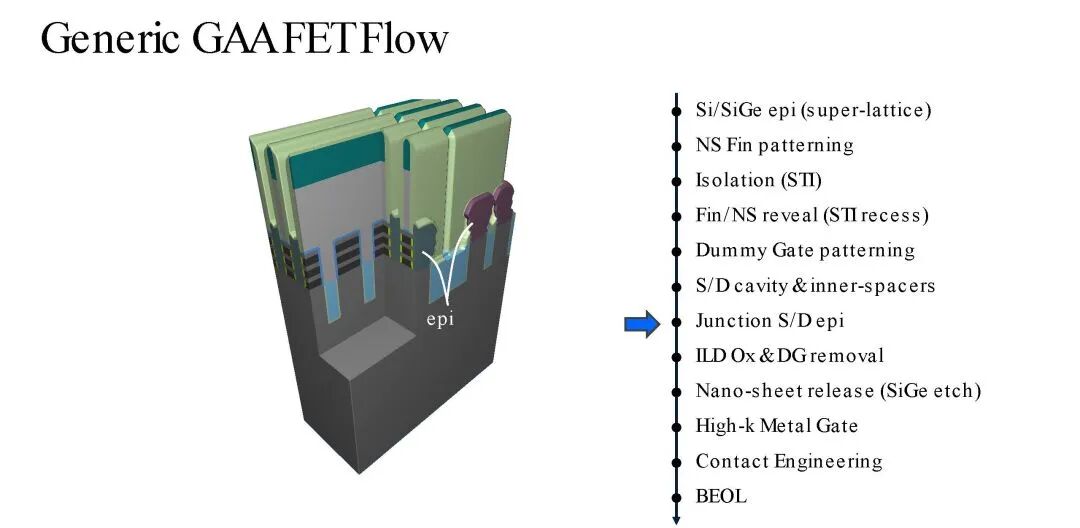

源漏区外延

SiGe/ SiP EPI

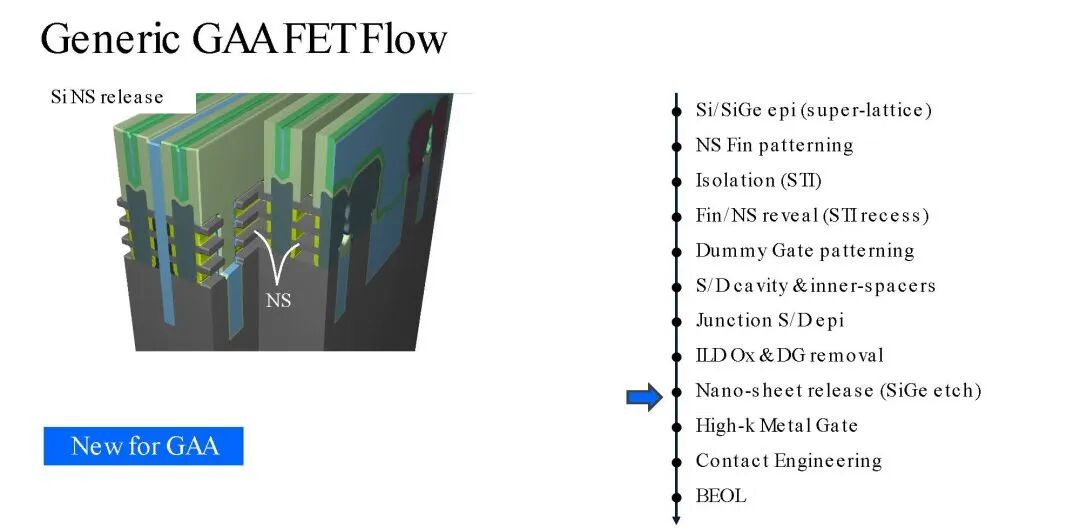

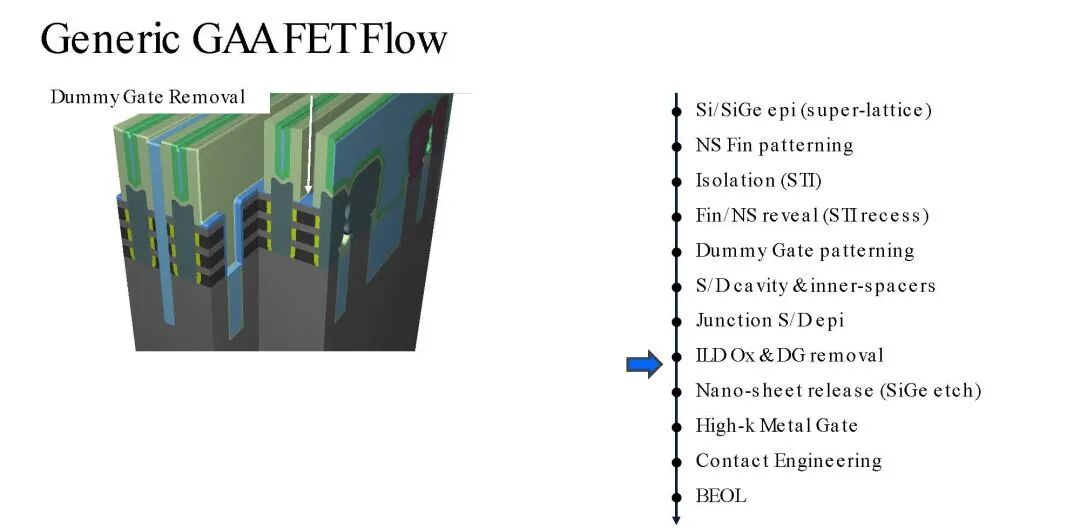

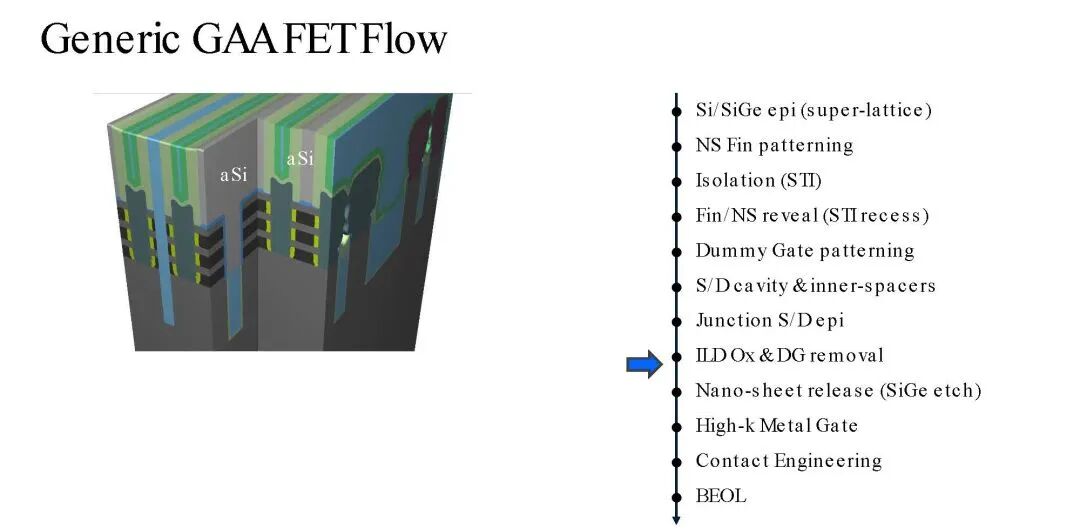

纳米片释放（Channel Release）

在替换金属栅（RMG）工艺中，通过高选择比的湿法或干法刻蚀彻底清除所有的SiGe层，使Si纳米片如同“悬空的桥”一般悬挂在源漏之间。

物理瓶颈：此时纳米片极其脆弱，表面张力可能导致纳米片塌陷粘连（Stiction）。

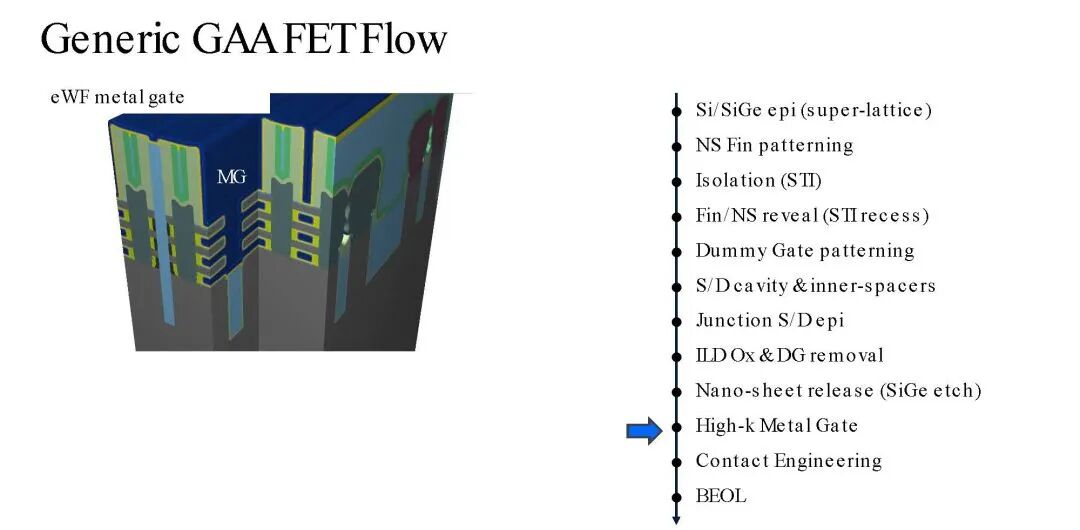

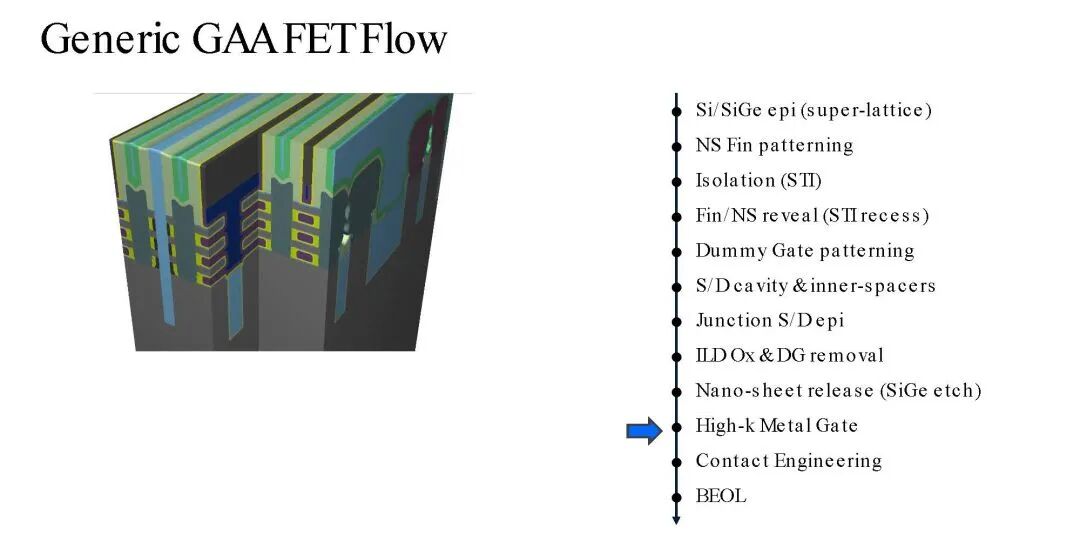

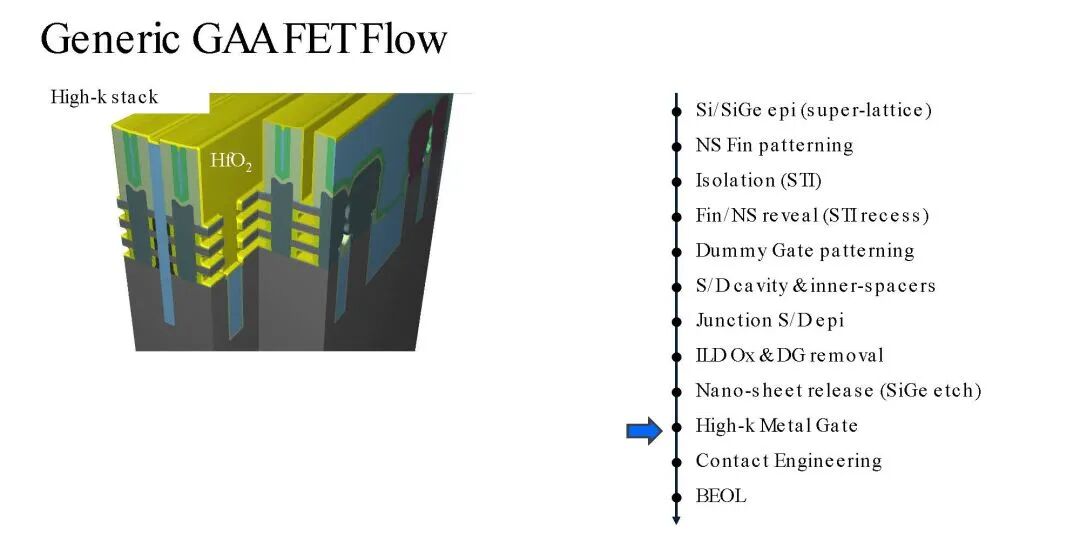

高K金属栅（HKMG）沉积

最后，利用原子层沉积（ALD）技术，将高K电介质和金属栅极材料“塞进”纳米片之间的极小缝隙（通常小于10nm）。

均匀性要求：ALD必须保证在纳米片的顶面、底面和侧面均匀成膜，实现全环绕包裹。

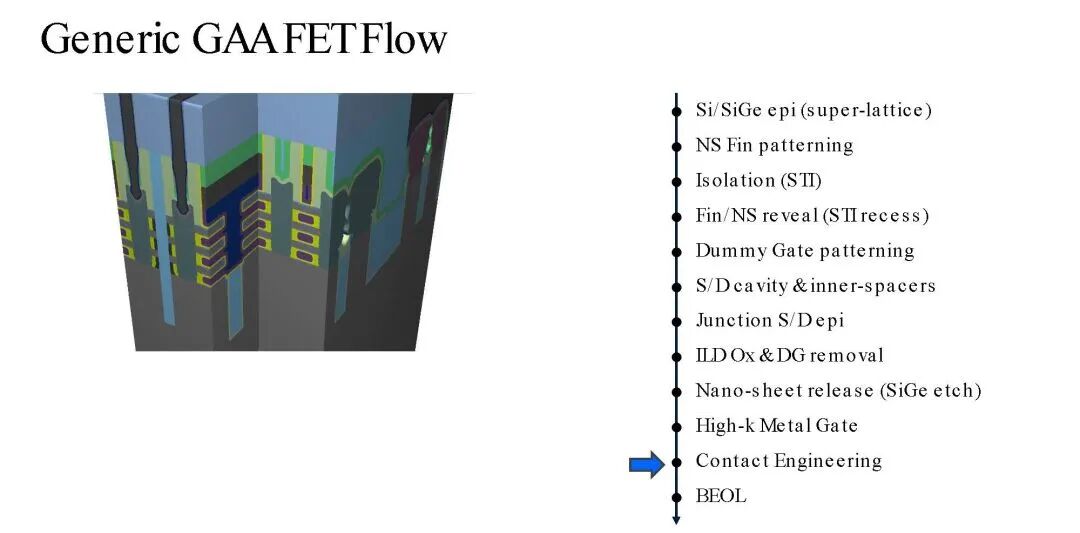

Contact 形成
