EtherCAT从站应用开发全攻略：从硬件到认证的避坑指南（2）

上期内容中，我们围绕 EtherCAT 从站开发，拆解了硬件选型、电路设计、软件架构、通信参数配置以及分布式时钟（DC）同步的设计要点与规范，帮大家夯实了从站原型开发与功能实现的基础。本期我们继续沿着完整开发流程深入讲解，首先带大家吃透 EtherCAT 从站状态机（ESM）的运行逻辑、状态转换规则与全套错误处理机制，这也是保障设备可靠运行的核心指挥体系。

一、状态机 (ESM)

EtherCAT 从站状态机 (ESM) 定义了从站的运行状态和状态转换规则，它是主站管理从站的核心机制。完整、正确地实现状态机是从站稳定运行的基础。

1. 四个基本状态

EtherCAT 定义了四个基本运行状态，每个状态都有明确的行为规范：

•INIT (初始化) 状态：仅初始化 ESC 硬件，不进行任何通信

•PRE-OP (预操作) 状态：允许邮箱通信 (SDO)，禁止 PDO 通信

•SAFE-OP (安全操作) 状态：允许 PDO 输入通信，输出被禁止或置为安全值

•OP (操作) 状态：正常运行状态，PDO 输入输出都有效

2. 状态转换要求

必须完整实现四个基本状态之间的所有合法转换

每个状态转换都必须有明确的超时处理机制

状态转换失败时，必须返回正确的 AL Status Code 错误代码

支持从任何状态转换到 INIT 状态的复位操作

3. 错误处理机制

实现 AL Status Code 错误代码上报机制，主站可以通过读取 AL Status Code 了解从站错误

支持错误复位功能，可以通过控制字或硬件复位清除错误

关键错误应触发状态机自动回退到 SAFE-OP 或 PRE-OP 状态，确保系统安全

二、测试与认证

全面的测试和认证是 EtherCAT 从站产品走向市场的必经之路，它不仅能保证产品的质量和稳定性，还能确保与不同主站设备的兼容性。

1. 功能测试

功能测试用于验证从站的基本功能是否正常工作：

使用 TwinCAT 或Codesys等主站软件进行基本通信测试

验证所有状态转换是否正常，状态转换超时处理是否正确

测试 PDO 数据的读写正确性和实时性

测试 SDO 参数的读写功能

测试错误处理和复位功能

2. 性能测试

性能测试用于验证从站的实时性和稳定性

测量 DC 同步精度和抖动值

测试不同控制周期下的通信稳定性

进行 72 小时以上的长时间稳定性测试

测试从站数量增加对系统性能的影响

3. 一致性测试

一致性测试是 ETG 认证的必要条件，用于验证从站是否符合 EtherCAT 标准：

使用 ETG 官方的 Conformance Test Tool (CTT) 进行测试

必须通过所有强制测试用例

测试覆盖物理层、数据链路层、应用层和 CoE 协议

生成完整的一致性测试报告

4. ETG 认证

通过 ETG 认证的产品可以使用 EtherCAT 标志，并被列入 ETG 官方产品目录，这对于产品的市场推广非常重要。

认证流程

1.加入 EtherCAT 技术协会 (ETG)

2.完成一致性测试并生成测试报告

3.提交测试报告和产品信息给 ETG 审核

4.审核通过后获得 ETG 认证证书和标志使用权

三、常见问题与解决方案

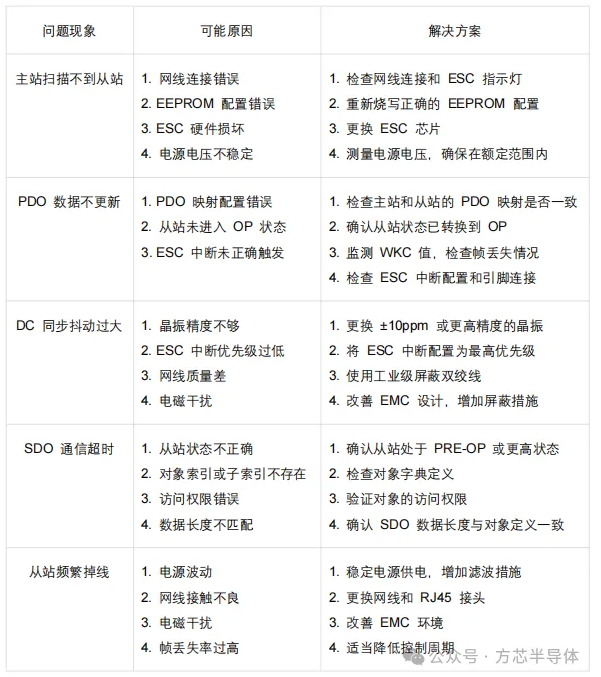

在 EtherCAT 从站开发过程中，开发者经常会遇到各种问题。以下是一些最常见的问题及其解决方案：

四、最佳实践总结

EtherCAT 从站开发是一项系统工程，需要开发者在硬件设计、软件实现、测试认证等各个环节都严格把关。以下是基于多年工程实践总结的最佳实践：

硬件优先：EtherCAT 的性能很大程度上取决于硬件设计，特别是时钟电路和电源设计。在硬件设计阶段多花时间，避免后期返工。

遵循标准：严格遵循 ETG 标准和 CiA 设备配置文件，这是保证与不同主站兼容性的基础。

官方工具：使用 ETG 官方的 SSC 工具和 CTT 工具，它们可以大大提高开发效率，减少协议实现错误。

实时性保障：将 EtherCAT 通信处理放在最高优先级，避免被其他任务抢占。

完善的错误处理：实现全面的错误检测和处理机制，便于现场故障排查和维护。

充分测试：进行全面的功能测试、性能测试和一致性测试，确保产品质量。

文档完善：提供详细的用户手册、对象字典说明和故障诊断指南，方便用户使用和维护。

EtherCAT 技术虽然复杂，但只要掌握了核心原理和开发要点，遵循标准和最佳实践，就能够开发出高性能、高可靠性的 EtherCAT 从站产品。希望本文能够帮助广大开发者在 EtherCAT 从站开发的道路上少走弯路，顺利完成项目开发。

小结

本期围绕 EtherCAT从站状态机、全流程测试、ETG 认证、常见故障及工程最佳实践展开完整讲解，补齐了从功能开发到合规量产的关键环节。结合两期全部内容，完整覆盖从硬件、软件、通信同步、状态逻辑到测试认证的全开发链路，梳理了各阶段核心规范与避坑要点，形成一套完整可落地的 EtherCAT 从站开发实操指南。
