基于中微爱芯AiP1649 MCU芯片的触摸显示按键控制系统解决方案

应用背景

在智能家电飞速发展的今天，传统控制面板方案正面临成本高、设计繁、开发慢的多重挑战。过去，要实现触摸与显示功能，往往需要“触摸MCU”与“显示驱动”两颗芯片协同工作，而若将触摸检测功能集成于主控MCU，虽然节约了一颗独立芯片的成本，却大量占用了宝贵的I/O口资源与软件算力，导致MCU扩展性受限，系统升级与功能拓展难度增大。

为此，中微爱芯推出新一代触摸显示一体化控制方案。其核心器件AiP1649，将高精度触摸检测功能从主MCU中分离，并与15段×8位LED显示驱动、8路普通按键扫描一同集成于一颗芯片之中，实现“触摸+显示+按键”三合一的高度集成。该方案凭借更强大的驱动能力、更灵活的接口配置、更丰富的交互方式，为智能家电面板的设计提供了全面升级的优解。

方案特点

集成度超高：触摸+显示+按键三合一，单芯片完成多任务，外围元件极少，布局更简洁

功能外置化：将触摸检测与按键扫描从主MCU中分离，有效释放I/O端口资源，提升系统设计灵活性与可扩展性

显示规格升级：支持15段×8位LED显示，8级辉度可调，明暗随心，视觉层次更丰富

通信接口：采用三线串行接口（STB、CLK、DIO）进行显示控制、触摸参数配置与矩阵按键读取，通信协议简洁高效

双模触摸输出：触摸按键支持两线串行与四线并行两种输出模式

-两线串行模式：16位数据帧，包含按键状态与校验和，支持唤醒主机功能

-四线并行模式：4位二进制并行键值，BIN3同时作为唤醒信号，响应更迅速

普通按键扩展：集成8×1矩阵按键扫描，满足传统机械按键需求，触摸+按键双交互更灵活

多键触控可调：8个触摸按键通道，支持多键同时检测，触摸阈值、消抖次数、噪声值均可软件配置，适应不同场景

抗干扰高可靠：高抗干扰设计，告别误触，运行更稳定

CS：10V静态、3V动态，

EFT：4000V-100KHz/5KHz

整体解决方案

本方案以AiP1649为核心构建完整的触摸显示控制系统。该芯片采用三线串行接口（STB、CLK、DIO）统一进行显示控制、触摸参数配置与矩阵按键读取，同时为触摸按键输出提供两线串行与四线并行两种独立模式，通过OMS引脚灵活切换，可适配不同主控平台的需求。

相比传统方案，AiP1649通过更高规格的集成设计，在单芯片内实现显示驱动、触摸检测、按键扫描三大功能，显著优化系统成本与PCB布局空间。芯片支持8级辉度调节，触摸阈值、消抖次数、噪声值等关键参数皆可软件灵活设定，同时内置最长按键时间检测与自动校准功能，确保长期使用稳定性。普通按键采用8×1矩阵扫描，满足多样化的交互需求。

方案采用模块化设计，集成了显示驱动模块、触摸检测系统、按键扫描电路和标准通信协议，实现与主MCU的高效数据交互。通过精简外围电路与优化系统结构，该方案为各类家电面板提供了一站式、高可靠、易落地的完整解决方案。

典型应用图

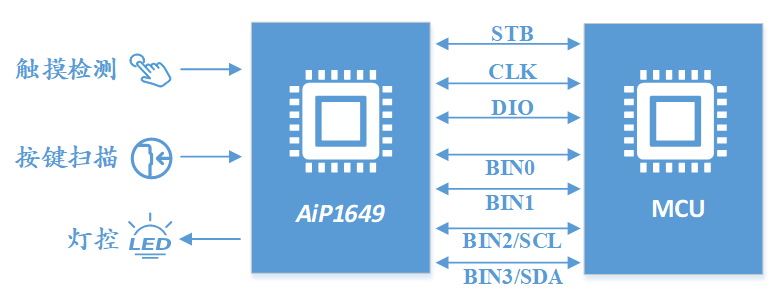

AiP1649典型应用电路图

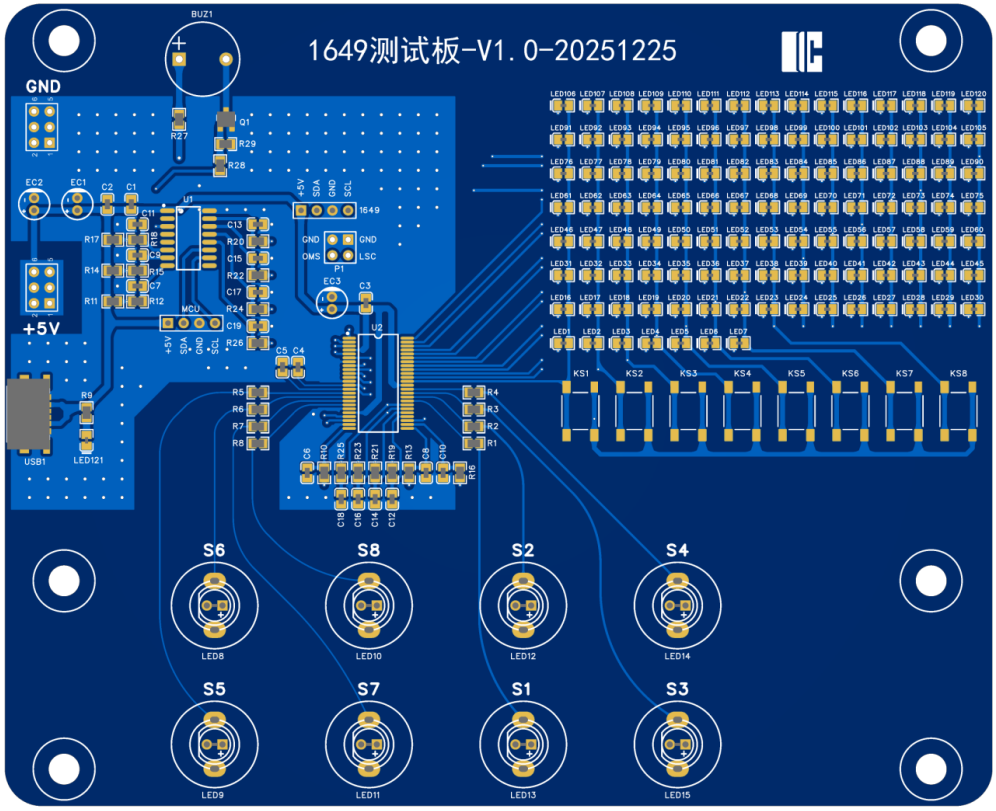

AiP1649demo板PCB图

应用领域

LED显示面板和触摸按键场合，例如炸锅，微波炉，电磁炉，热水器，风扇等家电产品。

芯片资源

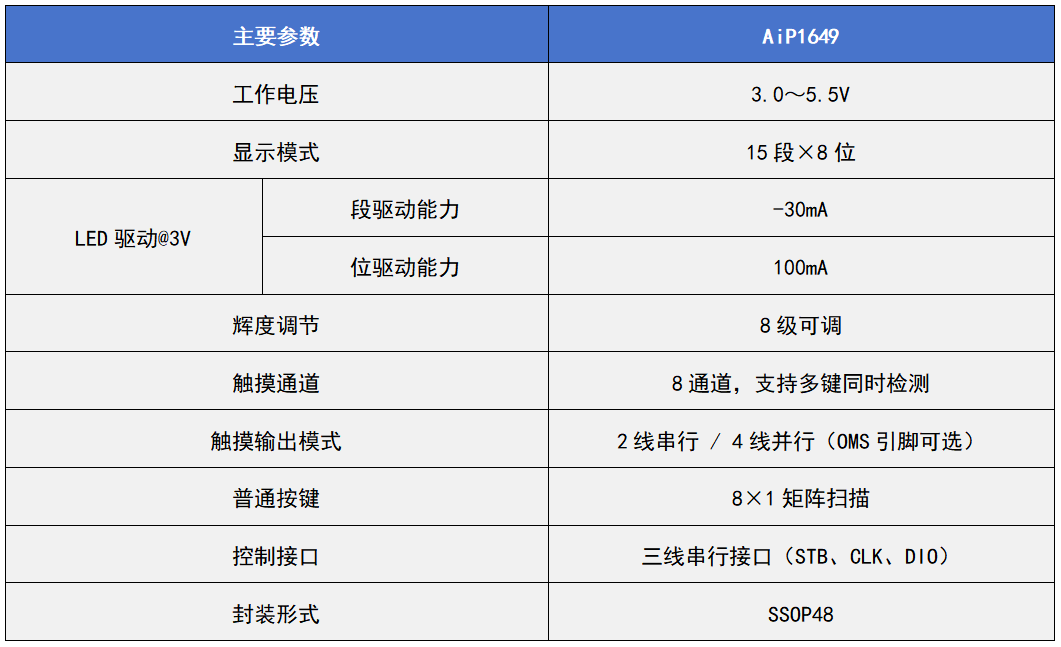

中微爱芯AiP1649具体参数如下表所示：

结语

AiP1649延续并升级了“触摸+显示”二合一架构，在单芯片内进一步集成了按键扫描功能，以更强大的驱动能力、更灵活的接口配置、更智能的触摸管理，为成本敏感型应用提供了极具竞争力的升级版解决方案。无论是智能家电还是工业控制面板，AiP1649都能助您实现更简洁、更高效、更可靠的设计。
