JL杰理AC696N系列开发GPIO使用指南：模式、配置与特殊IO

引言

GPIO是嵌入式开发最基础也最容易出问题的部分。拉高拉低看起来简单，但驱动能力不够、上下拉没配对、特殊引脚没处理，经常导致外设工作不正常或者功耗异常。

JL杰理AC696N的GPIO功能挺全的，有普通、强、超强三种驱动能力，还支持模拟输入、上下拉配置，但不同的应用场景用错模式就麻烦。刚在用AC696N开发板调试外设的时候，把这些GPIO模式和各种API都过了一遍，这里整理出来方便后面写驱动的时候直接参考。

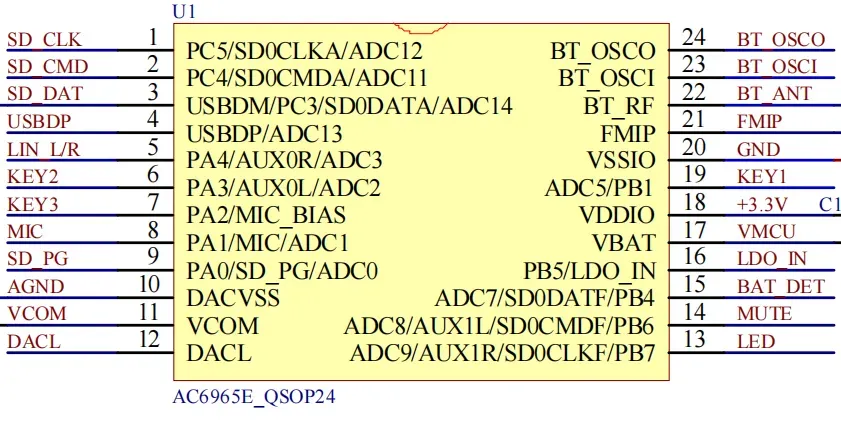

GPIO是控制与感知世界的桥梁。JL杰理AC696N芯片的GPIO功能丰富，理解其工作模式是正确使用的前提。

GPIO主要分为输入和输出模式。输入模式可配置为模拟（用于ADC）、上拉、下拉或浮空。输出模式则需关注方向、上下拉（仅输入有效）、电平高低以及驱动能力（普通、强、超强）。部分IO具备超强输出能力。

SDK提供了一系列易用的API：

gpio_set_direction()设置方向；

gpio_set_pull_up/down()使能上下拉；

gpio_set_output_value()设置输出电平；

gpio_set_die()切换数字/模拟态；

gpio_set_hd0()设置驱动能力；

gpio_read()读取输入电平。

对于特殊的USB引脚（DP/DM），需要使用usb_iomode()函数将其切换到USB功能模式。

GPIO的输出电平由VDDIO电源决定，若需输出特定电压（如3.0V），则需将VDDIO设置为该电压。

总结

GPIO配置的关键就两点：模式选对，驱动能力够用。

输出控制LED、继电器这类负载，根据电流大小选强或超强驱动，别上来就全开强驱动，没必要还费电。

输入检测按键时，上下拉要配合硬件电路，别重复配。

USB引脚比较特殊，普通GPIO操作对它没用，必须用usb_iomode()切到USB功能。

ADC输入脚一定要配成模拟模式（gpio_set_die()关掉数字功能），否则读数不准。

这些配置在AC696N开发板上验证好了再搬到产品上，省得硬件焊好了才发现IO配不对。
