中微爱芯触摸自动化调试平台L2解决方案

平台介绍

中微爱芯触摸自动化调试平台L2，专为具有触摸按键操作功能的产品提供快速开发支持，覆盖从生成调试工程→触摸调试→参数自动生成→生成测试工程的全流程触摸功能开发。平台包含触摸库（底层驱动）与上位机调试软件两大核心部分，通过上位机实时调参与自动参数生成，可高效辅助开发者完成触摸功能开发，排查触摸相关问题，大幅提升方案开发效率。

整体解决方案

本次升级围绕两大核心展开：触摸库（L2版本）与上位机调试平台iTK-Tool。

触摸库L2版本

在算法层面相较V1.8版本进行优化：

1. 资源占用更少：空间最大节省58%

2. 扫描速度更快：最快提升约52%

3. 抗干扰能力更强：CS动态抗干扰从6V提升至10V

4. 多按键不卡顿：多按键场景下快速点按响应无迟滞

触摸库上位机调试平台iTK-Tool

全新推出的PC端调试工具，可实现：

1. 实时动态调参：通过上位机在线配置触摸参数，无需反复烧录

2. 触摸数据可视化：可实时显示触摸数据变化曲线（基准值、差值等）

3. 配置文件自动生成：调试完成后一键生成触摸配置文件，可直接替换至工程

该平台提供底层触摸扫描与检测算法，支持AiP8F35XX、AiP8S34XX系列芯片，ROM容量8K~64K全覆盖，最多支持48个触摸按键。针对不同按键数量与ROM资源，提供多种工作模式：

触摸调试连接示意图

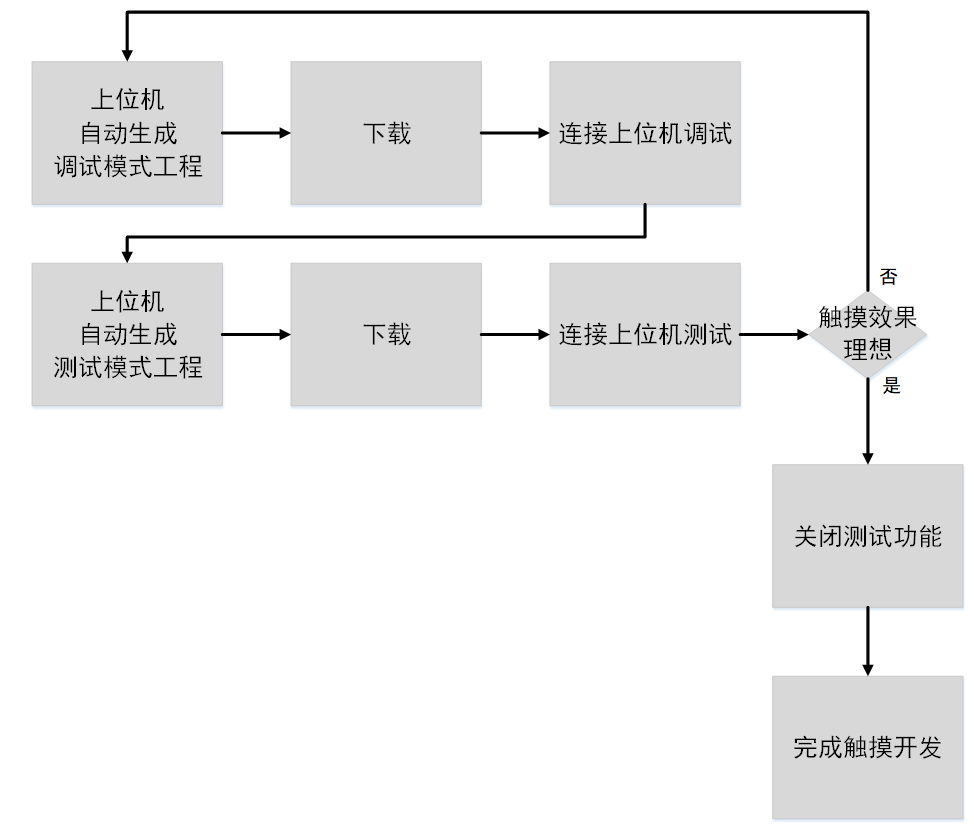

触摸开发逻辑框图

上位机调试软件核心功能

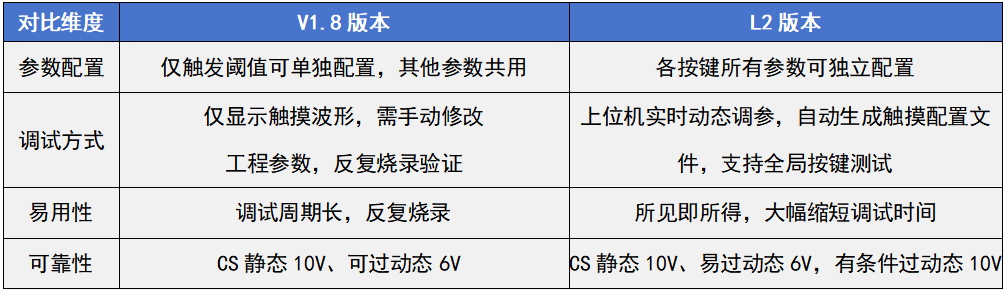

L2版本 vs V1.8版本：三大升级亮点

相比V1.8版本触摸库，L2版本在资源占用、扫描效率、调试体验三个维度实现了全面进化：

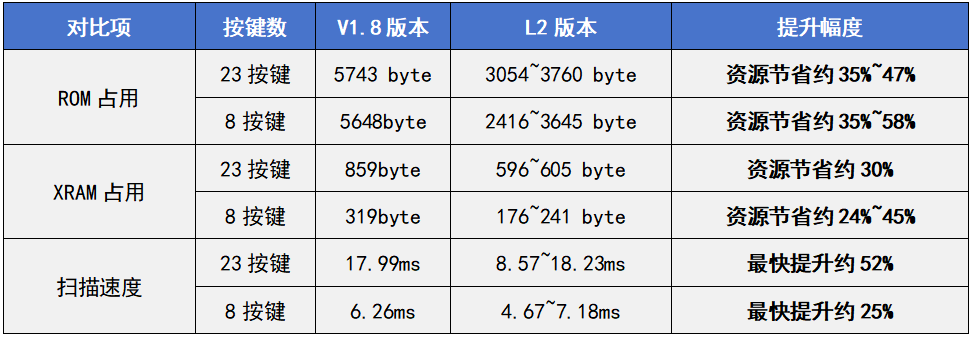

资源占用更少，扫描速度更快

以上数据基于AiP8F35xx系列芯片实测，L2版本不同模式均覆盖测试。

调试体验质变，开发效率倍增

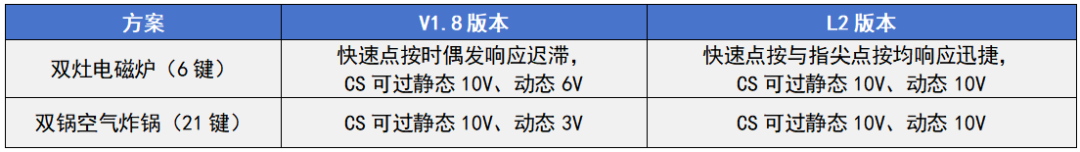

我们对多款实际整机方案进行了更新测试，新旧触摸库的动态CS可靠性表现结果如下：

平台实物

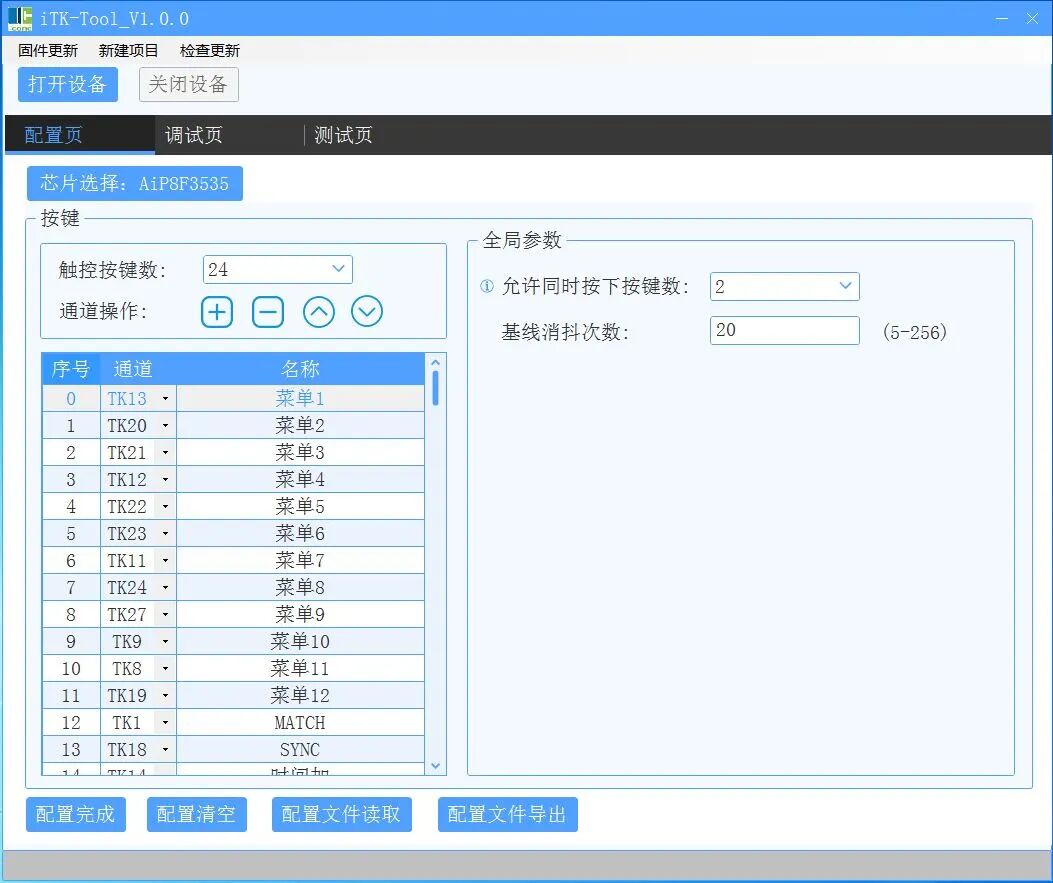

全局通道参数配置界面

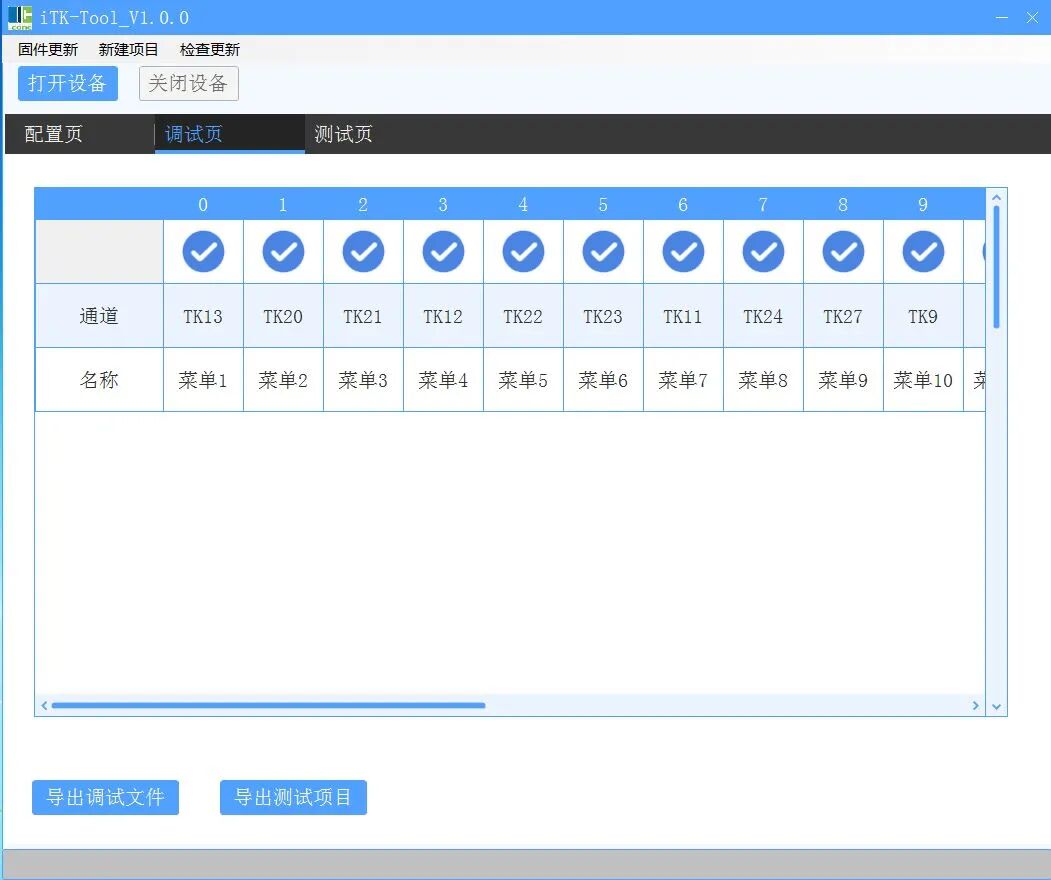

单通道参数配置选择界面

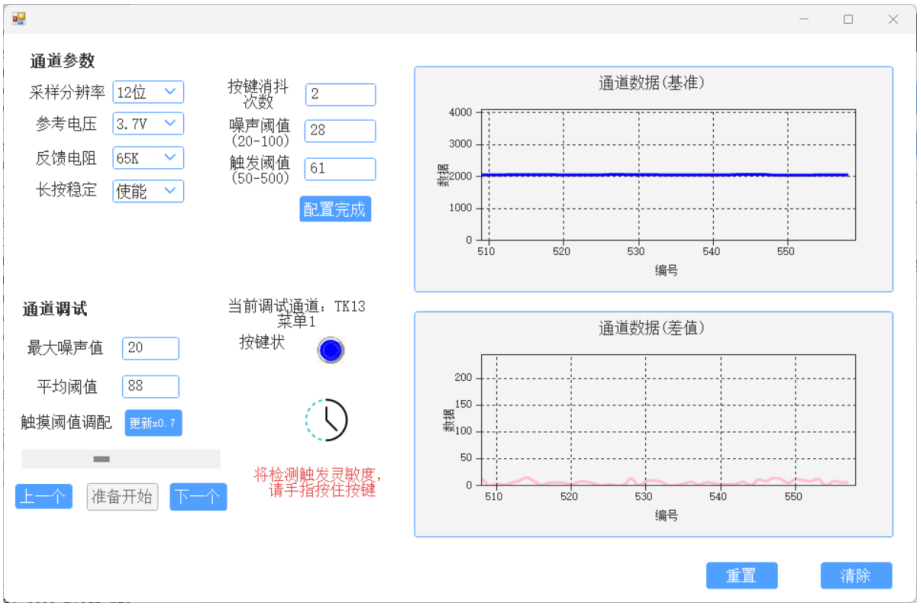

单通道参数配置界面

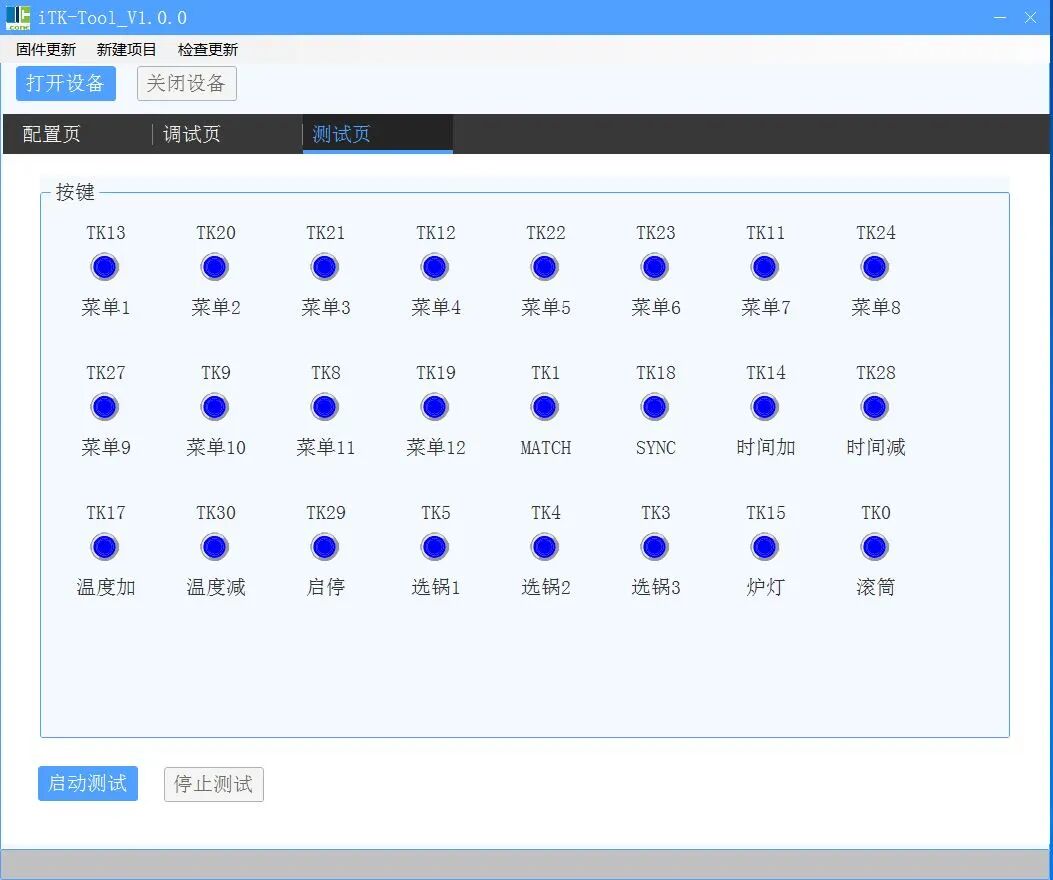

全局按键状态测试界面

结语

中微爱芯触摸自动化调试平台，以其高可靠性的MCU为核心，借助上位机平台的辅助开发，为用户提供稳定、可靠、智能的触摸按键检测解决方案。

如需了解更多产品资讯，请联系我司授权代理商或销售工程师。

配套上位机软件可以在我司官网自行下载。
