EtherNet/IP转Modbus RTU｜工业自动化实现汇川AM500与和利时DCS异构通讯

一、应用场景

在”双碳”战略驱动下，中国光伏产业持续保持全球领先地位，光伏组件封装作为光伏制造的后道核心工序，其智能化水平直接决定组件产品的良率和生产成本。某光伏组件制造商在安徽合肥建设的5GW高效组件工厂中，其层压、EL检测、串焊等核心封装设备采用了汇川技术AM500系列中型PLC作为EtherNet/IP主站控制器。AM500支持EtherNet/IP总线协议，具备强大的运动控制和高速IO能力，能够精确控制层压机的温度曲线、串焊机的焊接精度和EL检测仪的图像采集节拍。

与此同时，该工厂的车间级环境监控与公用工程系统采用了和利时DCS（分布式控制系统）进行集中管理。和利时DCS负责车间温湿度、洁净度、压缩空气、冷却水等公用工程参数的采集与调节，其通讯接口支持Modbus RTU协议，通过RS485总线与各类仪表和传感器进行数据交互。由于AM500运行在EtherNet/IP网络，和利时DCS运行在Modbus RTU网络，两套系统之间无法直接通讯，导致封装设备的工艺参数与车间环境数据相互割裂。

在光伏组件制造向精细化、智能化转型的趋势下，企业需要将设备层的工艺数据与车间层的环境数据进行融合分析，以优化层压工艺参数、降低组件隐裂率、提升整体良率。如何实现汇川AM500的EtherNet/IP网络与和利时DCS的Modbus RTU网络之间的高效数据互通，成为该工厂智能化升级的关键环节。

二、协议转换网关功能简介

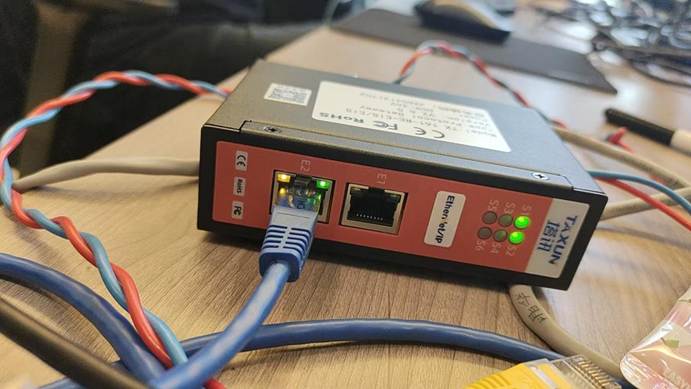

塔讯TX131-RE-RS-EIS是一款面向工业现场异构网络互联的专业协议转换网关，兼具物联网关和数据采集器的双重功能。该网关在EtherNet/IP侧以从站（Adapter）模式运行，在Modbus RTU侧同样以从站模式运行，能够同时响应汇川AM500和和利时DCS两个主站的数据读写请求，实现两种总线协议之间的无缝数据映射。

针对光伏组件封装产线的应用需求，TX131-RE-RS-EIS的核心功能优势体现在：

双从站透明转换：网关在EtherNet/IP侧作为AM500的IO从站，在Modbus RTU侧作为和利时DCS的从站设备，两侧主站均按照各自原生协议进行读写，无需开发自定义通讯程序。

灵活的数据映射：支持输入/输出各512字节的过程数据区，可灵活配置层压温度、EL检测结果、车间温湿度等数百个点位的映射关系。

多主站兼容：EtherNet/IP侧兼容汇川、罗克韦尔、欧姆龙等多家品牌的EtherNet/IP主站；Modbus RTU侧支持标准Modbus功能码01/02/03/04/05/06/15/16，可与和利时DCS等主流DCS系统无缝对接。

工业级设计：DIN导轨安装，宽温工作，电源反接保护，RS485接口内置15kV ESD保护，适应光伏工厂的长时间连续运行环境。

诊断与维护：提供通讯状态指示灯、配置软件在线诊断功能，支持通讯异常自动恢复，减少现场维护工作量。

作为一款高性能工业网关，TX131-RE-RS-EIS为光伏组件产线的设备层与车间层数据融合提供了可靠的协议转换通道，是工业物联网架构中连接异构总线协议的关键智能网关节点。

三、系统结构拓扑图

光伏组件封装产线协议互联拓扑图

系统拓扑分为三个层次：

EtherNet/IP设备层：汇川AM500 PLC作为EtherNet/IP主站，通过工业以太网连接层压机、EL检测仪、串焊机等封装设备，TX131-RE-RS-EIS作为EtherNet/IP从站接入。

协议转换层：TX131-RE-RS-EIS网关居中，以太网口接EtherNet/IP网络，RS485串口接Modbus RTU网络。

Modbus RTU车间层：和利时DCS作为Modbus RTU主站，通过RS485总线连接SCADA监控站、环境传感器等，TX131-RE-RS-EIS作为Modbus RTU从站接入。

四、项目痛点

项目实施前，该光伏组件工厂面临以下问题：

工艺与环境数据割裂：AM500控制的层压温度、压力等工艺参数与和利时DCS采集的车间温湿度、冷却水温度等环境数据存储在不同系统中，工艺工程师无法分析环境因素对组件良率的影响。

良率优化缺乏数据支撑：组件隐裂、虚焊等缺陷的成因分析需要同时关联设备工艺参数和环境参数，但由于数据隔离，良率分析只能依赖经验，缺乏数据驱动的优化依据。

公用工程调度被动：和利时DCS无法获取封装设备的运行状态和产能需求，压缩空气、冷却水等公用工程只能按最大负荷恒定供应，能源浪费严重。

系统集成难度大：汇川AM500的EtherNet/IP协议与和利时DCS的Modbus RTU协议不兼容，若采用OPC服务器方案需额外配置工业电脑和软件，成本高且稳定性差。

数据实时性不足：原有方案通过人工定时抄录环境数据并录入生产报表，数据滞后严重，无法满足实时工艺调整的需求。

五、解决方案

采用塔讯TX131-RE-RS-EIS协议转换网关，构建”汇川AM500（EtherNet/IP主站）—TX131网关（双从站）—和利时DCS（Modbus RTU主站）“的异构通讯架构。

1.硬件部署

在封装车间的电气柜中安装TX131-RE-RS-EIS网关。以太网口接入EtherNet/IP交换机，与AM500同网段（192.168.0.x）；RS485接口接入和利时DCS的Modbus RTU总线，网关从站地址设为3，波特率19200，8数据位，1停止位，无校验。

2.数据映射配置

设备→车间方向（AM500写入，DCS读取）：层压机实时温度/压力、EL检测结果、串焊机运行状态、当前产量等数据，映射到网关Modbus保持寄存器40001~40064。

车间→设备方向（DCS写入，AM500读取）：车间温湿度、压缩空气压力、冷却水温度/流量、公用工程报警等数据，映射到网关Modbus输入寄存器30001~30048，对应EtherNet/IP输入区。

3. 主站配置

汇川AM500侧：在InoProShop软件中添加EtherNet/IP从站设备，配置TX131的IP和输入输出数据长度，建立变量映射。

和利时DCS侧：在DCS组态软件中配置Modbus RTU主站端口，添加TX131从站设备，配置读写寄存器地址和扫描周期。

4. 应用逻辑

AM500将封装设备的运行状态和工艺参数通过网关实时发送给和利时DCS，DCS据此动态调整公用工程负荷（如设备停机时降低压缩空气供应量）；同时DCS将环境数据通过网关发送给AM500，AM500根据环境温度自动微调层压工艺参数，实现工艺-环境的闭环优化。

六、实施过程

第一阶段：需求分析与点位梳理

与工艺工程师和DCS工程师共同梳理需要交互的数据点位，共确定98个点位：设备侧输出56个（工艺参数+设备状态），环境侧输入42个（环境参数+公用工程状态）。明确数据刷新周期要求：工艺参数≤500ms，环境参数≤2s。

第二阶段：网关配置与模拟测试

在实验室使用汇川AM500样机和和利时DCS模拟模块搭建测试平台。完成TX131网关的IP配置、EtherNet/IP从站参数配置、Modbus RTU从站参数配置和98个点位的映射表。测试数据读写正确性和刷新周期，工艺参数刷新周期约300ms，环境参数约1s，均满足要求。

第三阶段：现场安装接线

网关安装在层压机旁的电气柜内，以太网接线和RS485接线同步完成。RS485总线使用屏蔽双绞线缆，总线两端加装120Ω终端电阻。接线完成后通电检查，网关运行正常。

第四阶段：在线联调

利用设备维护窗口期（约3小时）进行在线联调。在AM500中下载EtherNet/IP从站配置，在和利时DCS中下载Modbus主站组态。逐点验证98个点位的数据一致性，重点关注层压温度和车间温度的对应关系。调试中发现DCS侧寄存器地址偏移2位（因DCS从0开始编址而网关从1开始），修正后全部点位通讯正常。

第五阶段：试运行与优化

系统投入72小时连续试运行。期间根据实际运行情况优化了数据扫描周期和报警阈值。试运行结束后，工艺工程师基于融合数据进行了首次层压参数优化分析，验证了方案的有效性。项目通过验收。

七、应用效果

工艺-环境数据融合：实现了设备工艺参数与车间环境数据的实时融合，工艺工程师可在统一平台进行关联分析，为良率优化提供了数据基础。

组件良率提升：基于环境温度自动微调层压参数后，组件隐裂率从0.8%降至0.5%，按年产5GW计算，年减少不良组件约15万片，增创效益约300万元。

能源消耗降低：和利时DCS根据设备运行状态动态调整公用工程负荷，压缩空气能耗降低12%，冷却水能耗降低8%，年节省能源费用约80万元。

数据实时性增强：环境数据刷新周期从人工抄录的小时级提升至秒级，工艺调整响应速度大幅提升。

改造投资经济：单台网关加调试费用约2万元，远低于OPC服务器方案（约15万元），投资回报周期不足2个月。

八、项目实施前后效果对比

对比维度	实施前	实施后	改善幅度
工艺-环境数据关联	人工分析，滞后≥1天	实时融合，自动关联	从小时级到秒级
组件隐裂率	0.8%	0.5%	降低37.5%
压缩空气能耗	恒定满负荷	动态调节	降低12%
冷却水能耗	恒定满负荷	动态调节	降低8%
环境数据刷新周期	人工抄录，≥1小时	≤1秒	提升数千倍
改造成本	OPC方案约15万元	网关方案约2万元	节省87%
系统稳定性	无互联	99.95%通讯成功率	从无到有
工艺优化周期	经验驱动，周级	数据驱动，日级	效率提升数倍
年增创效益	—	约380万元	—
投资回报周期	—	约1.5个月	—

九、总结

本案例通过塔讯TX131-RE-RS-EIS协议转换网关，成功实现了汇川AM500（EtherNet/IP主站）与和利时DCS（Modbus RTU主站）之间的异构总线协议互联。网关以双从站模式同时接入EtherNet/IP设备层和Modbus RTU车间层网络，完成了工艺数据与环境数据的双向透明传输。

该项目展示了工业网关在光伏组件制造智能化升级中的重要作用：通过协议转换打破设备层与车间层之间的总线协议壁垒，以数据采集器的精度实现点位级数据互通，为工业物联网平台提供高质量的融合数据。TX131-RE-RS-EIS作为一款可靠的智能网关和物联网关，为光伏行业的工艺优化、节能降耗和良率提升提供了经济高效的互联解决方案。
