CC-Link转Modbus TCP协议转换：三菱QJ61BT11对接WinCC SCADA方案

一、应用场景

汽车白车身焊装是汽车制造四大工艺之一，焊装车间的 SCADA监控能力直接影响生产管理和质量追溯水平。某自主品牌汽车企业在重庆的乘用车生产基地中，其焊装车间采用了三菱（Mitsubishi）Q系列 PLC作为主控制器，通过 QJ61BT11 CC-Link主站模块构建 CC-Link现场总线网络，负责焊接机器人、夹具控制台、输送线等核心设备的协调控制，生产节拍为 60JPH。

然而，该焊装车间的厂级监控和数据采集由西门子 WinCC SCADA系统承担，运行在独立的监控服务器上，负责全厂工艺参数的集中监控、趋势记录、报警管理和报表生成。WinCC支持 Modbus TCP协议，通过工业以太网与现场设备进行数据交互。三菱 Q系列 PLC运行在 CC-Link网络，WinCC SCADA运行在 Modbus TCP网络，两套系统之间无法直接通讯，导致焊装车间的生产数据无法上传至 SCADA系统进行集中监控。

在汽车制造向工业 4.0和智能制造转型的背景下，焊装车间需要实现生产数据的集中监控、历史趋势记录和质量数据追溯。如何实现三菱 QJ61BT11的 CC-Link网络与 WinCC SCADA的 Modbus TCP网络之间的可靠数据互通，成为该焊装车间智慧化升级的关键需求。

二、协议转换网关功能简介

塔讯 TX131-RE-CCS/OMB配置为 CC-Link从站 + Modbus TCP从站双从站模式。Q系列 PLC（CC-Link主站）将生产数据写入网关，WinCC SCADA（Modbus TCP主站 /客户端）主动连接网关读取数据。 核心功能：CC-Link从站兼容、Modbus TCP从站（支持 8个客户端同时连接，最多 512个寄存器）、大容量数据映射、双向透明数据传输、工业级可靠性。

三、系统结构拓扑图

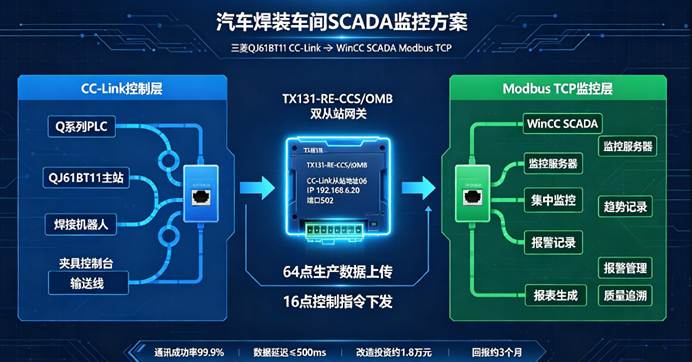

汽车焊装车间 SCADA监控 CC-Link转 Modbus TCP拓扑图 系统拓扑：Q系列 + QJ61BT11（CC-Link 主站）→ TX131网关（双从站）→ WinCC SCADA（Modbus TCP主站）。

四、项目痛点

生产数据无法集中监控：焊装线产量、设备状态、焊接参数等数据只能在本地操作站查看，WinCC无法获取，厂级管理人员无法实时掌握车间运行状态。

历史趋势记录缺失：工艺参数历史趋势不完整，运行分析和故障追溯缺乏数据支撑。

质量数据无法追溯：焊接电流、电压、压力等关键质量参数无法关联车身 VIN码进行追溯，不符合 IATF 16949要求。

报警管理分散：设备故障只能本地报警，无法集中管理和推送，异常响应时间长。

系统集成困难：CC-Link与 Modbus TCP协议不兼容，OPC服务器方案成本高（约 6万元）且稳定性差。

五、解决方案

针对汽车焊装车间三菱Q系列CC-Link总线与WinCC SCADA系统协议异构、生产数据孤岛、焊接质量参数无法追溯、报警分散等痛点，摒弃成本高昂、稳定性差的传统 OPC服务器方案，选用塔讯TX131-RE-CCS/OMB双从站协议转换网关，搭建CC-Link与Modbus TCP双向异构通讯架构。网关采用CC-Link从站+Modbus TCP从站双从站工作模式，两侧网络各自独立运行，不改动原有三菱PLC控制逻辑、不影响焊装机器人与夹具的原有联锁安全程序，无损完成现场产线与上位SCADA系统对接，兼顾汽车产线高安全性、高可靠性要求，同时满足 IATF16949质量追溯规范。详细方案如下：

1.整体架构搭建

搭建「三菱Q系列PLC+QJ61BT11（CC-Link主站）—TX131双从站网关 —WinCC SCADA（Modbus TCP主站）」三级通讯架构。网关作为独立中间数据节点，CC-Link侧作为从站接入三菱现场总线，Modbus TCP侧作为从站接入车间工业以太网。网关独立完成两种协议的解析、数据映射、协议转换与双向转发，实现现场设备生产数据向上位SCADA上传、SCADA调度指令向下下发的双向透明传输，两套网络互不干扰，保障焊装产线原有设备安全联锁不受通讯改造影响。

2.硬件部署与参数固化

TX131-RE-CCS/OMB网关安装于焊装线电气柜DIN导轨，满足汽车车间强电磁干扰、粉尘、温度波动的工业现场环境。完成硬件接线与参数固化配置：网关CC-Link从站地址设置06，提前排查总线原有站点，避免站号冲突；以太网IP：[192.168.6.20](192.168.6.20)，子网掩码 [255.255.255.0](255.255.255.0)，Modbus TCP通讯端口 502，匹配WinCC驱动参数。CC-Link总线采用屏蔽双绞线规范接线，做好单点接地；以太网接入车间工业交换机，做好网络隔离，杜绝机器人启停带来的电磁干扰，保障通讯链路稳定。

3.精细化双向数据映射规划

结合焊装工艺、质量追溯、SCADA报表与报警需求，梳理80个交互点位，划分上行采集与下行指令通道，在网关配置软件内完成寄存器一对一绑定，映射关系固化，避免数据错位、丢包，满足IATF16949质量数据采集规范。 （1）下位上传数据（Q系列PLC→WinCC SCADA，64点位）：包含生产线实时产量、机器人运行状态、夹具夹紧信号、焊接电流、焊接电压、焊接压力、车身VIN码、故障代码、报警类型、设备运行时长、节拍信息等工艺与质量数据，映射至Modbus TCP保持寄存器，供WinCC周期性读取，用于画面监控、趋势曲线存储、报警记录、质量报表与VIN码绑定追溯。 （2）上位下发指令（WinCC SCADA→Q系列PLC，16点位）：远程启停指令、生产线调度信号、故障复位指令、批次生产参数下发、产线模式切换信号等，映射至CC-Link远程输入寄存器，由Q系列PLC读取执行，实现中控室对焊装产线远程调度管控。

4.双侧系统组态配置

（1）三菱Q系列PLC侧：GX Works软件导入TX131网关配套GSD文件，扫描识别CC-Link从站设备，绑定从站站号06，配置总线通讯速率、数据刷新周期，下载组态参数至Q系列PLC。组态仅新增CC-Link从站读写逻辑，不修改原有机器人、夹具安全联锁程序，保障焊装产线安全。 （2）WinCC SCADA侧：在WinCC中添加Modbus TCP通讯驱动，填入网关IP地址 [192.168.6.20](192.168.6.20)、端口 502，建立客户端连接；配置寄存器变量，关联监控画面、趋势曲线、报警消息、生产报表，设置通讯超时、断线重连机制，断线自动报警，保证SCADA系统稳定采集。

5.闭环应用控制逻辑

产线运行时，三菱Q系列PLC周期性采集焊接机器人、夹具、输送线设备数据，写入TX131网关；网关完成CC-Link协议解析，转换为Modbus TCP标准数据，WinCC SCADA作为Modbus客户端轮询读取数据，实时展示车间状态、自动存储工艺历史曲线、触发设备报警，将焊接参数与车身VIN码绑定存入数据库，实现质量追溯。同时，中控WinCC下发调度、复位等指令，经网关协议转换后送入Q系列PLC，实现上位系统对焊装产线的远程调度，形成「现场采集 -协议转换 - SCADA监控 -指令下发」的闭环数据链路。

六、实施过程

本项目严格遵循现场勘查→实验室预调试→现场停产安装→在线联调→试运行验收标准化工业项目流程，利用车间停产窗口期施工，最大限度降低对汽车焊装生产的影响，分五个阶段落地实施：

第一阶段：现场勘查与点位梳理

技术工程师进驻重庆乘用车焊装基地，对接电气、工艺、质量部门。勘查三菱Q系列PLC+QJ61BT11 CC-Link总线架构、现有站点分布、机器人安全联锁逻辑；调研WinCC SCADA服务器、网络架构、监控画面、报表、质量追溯需求。结合IATF16949质量体系要求，梳理产量、焊接工艺参数、VIN码、故障报警、远程控制五大类数据，最终确定80个双向交互点位，定义每个点位数据类型、读写方向、寄存器地址，输出点位映射表与SCADA画面需求清单；同时核查电气柜安装空间、总线布线、接地条件，评估现场电磁干扰风险，形成完整实施方案。

第二阶段：实验室模拟联调

为规避现场调试风险，在实验室搭建一比一模拟测试平台，搭载同款三菱Q系列PLC、TX131网关与WinCC SCADA。依据点位映射表配置网关双从站参数，完成CC-Link从站组态、Modbus TCP寄存器映射，导入GSD文件完成三菱侧组态，配置WinCC Modbus驱动与变量。全量测试80个点位双向读写，验证数据准确性、通讯延迟、断线重连、大数据连续传输稳定性，优化数据刷新周期，提前解决寄存器偏移、协议解析异常等潜在问题，验证方案满足汽车产线质量追溯的数据采集要求，形成成熟配置文件。

第三阶段：现场硬件安装与接线

利用车间周末停产窗口实施硬件施工，避免占用生产节拍。将TX131网关固定在电气柜DIN导轨，完成接地处理；敷设CC-Link屏蔽总线接入QJ61BT11主站模块，单独布线接入车间工业以太网交换机。接线完成后开展通断、绝缘测试，通电自检，确认CC-Link、以太网通讯指示灯正常，排查线路干扰隐患，硬件链路验收合格，为在线调试做好准备。

第四阶段：现场在线联调与点位验证

下载三菱Q系列CC-Link从站组态程序，固化参数；在WinCC中激活Modbus TCP通讯链路，建立与网关连接。逐一对全部80个点位进行点对点测试，验证上行：产量采集、机器人状态、焊接电流电压、VIN码上传、故障报警；验证下行：远程启停、故障复位、调度指令下发。同步开发调试WinCC监控画面、趋势曲线、报警弹窗、生产报表。调试中修正寄存器偏移，校验VIN码等字符串数据传输，全部点位通讯正常、数据准确，双向通讯链路打通。

第五阶段：全线试运行与优化验收

系统接入焊装产线连续试运行，持续监测通讯状态、数据准确率、链路稳定性，实时监控焊接参数采集、VIN码绑定、报警推送功能。试运行期间通讯成功率稳定99.9%，双向数据延迟≤500ms，满足60JPH生产节拍下的数据采集与追溯需求。工程师持续优化报警阈值、数据存储周期，校验历史趋势记录完整性，核对质量追溯报表，确保符合IATF16949审核标准。试运行期间无通讯中断、无产线安全异常，各项指标全部达标，项目完成验收交付。

七、应用效果

1.全厂数据集中监控：64 个生产参数实时上传 WinCC，厂级管理人员在中控室掌握焊装车间运行状态，监控效率提升 75%。

2.历史趋势完整记录：工艺参数历史趋势自动记录，故障定位时间从平均 2小时缩短至 15分钟。

3.质量数据完整追溯：焊接参数关联 VIN码自动记录，满足 IATF 16949追溯要求，客户审核零观察项。

4.报警集中管理：设备故障在 WinCC集中报警推送，异常响应时间从平均 30分钟缩短至 3分钟。

5.改造投资经济：网关方案约 1.8万元，远低于 OPC方案 6 万元，回报约 3个月。

八、项目实施前后效果对比

对比维度	实施前	实施后	改善幅度
生产监控方式	本地操作站分散	Win CC集中监控	效率提升 75%
历史趋势记录	不完整	完整自动记录	从缺失到完整
故障定位时间	平均 2小时	平均 15分钟	缩短 87.5%
质量数据追溯	不完整	VIN 码关联完整	满足 IATF要求
异常响应时间	平均 30分钟	平均 3分钟	缩短 90%
数据刷新周期	人工记录	≤500ms	实时性提升
通讯成功率	无互联	99.9%	从无到有
改造成本	OPC 约 6万元	网关约 1.8万元	节省 70%
投资回报周期	—	约 3个月	—

九、总结

本案例通过塔讯 TX131-RE-CCS/OMB协议转换网关，成功实现了三菱 QJ61BT11（CC-Link主站）与 WinCC SCADA（Modbus TCP主站）之间的异构总线协议互联。网关以 CC-Link从站 + Modbus TCP从站的双从站模式，实现了焊装车间生产数据的集中监控、历史趋势记录和质量数据追溯。TX131-RE-CCS/OMB作为一款可靠的智能网关和物联网关，为汽车制造车间的 SCADA系统集成和智慧化升级提供了经济高效的互联解决方案。
