样品测 OK、批量上 SMT 就虚焊？BGA 后道加工这 3 个坑工程师必须知道

做硬件返修、工控板备货、存量芯片复用的人，应该都踩过这种坑：

拆机 eMMC / DDR4 / UFS 植完球，放大镜下圆滚滚的，AOI 也没报警；

结果贴到主板上，常温跑两天没事，高低温一循环就掉盘、DDR 报错、BGA 边缘虚焊；

或者样品 20 颗全过，批量 2000 颗返修率 3%~5%，SMT 产线直接投诉。

很多人第一反应是：设备不行？锡球不行？其实更常见的原因，是后道制程没有闭环。

下面把我们在 BGA 精密植球、IC 测试、烧录编带里最常遇到的几个点拆一下。

一、微间距 BGA：对位误差不是“看起来对齐”就行

0.3mm / 0.35mm 间距 BGA，焊盘比头发丝还窄。

人工对位、普通钢网、目检“差不多”，在回流焊前看不出问题，但实际风险在这：

探针/钢网偏移 → 锡球偏心 → 焊点接触面积变小

球高不一致 → SMT 贴装时局部悬空

助焊膏涂覆不均 → 熔融时表面张力把球拉偏

回流后形成 Head-in-Pillow（枕头效应），常温测得出、温变后断开

工程上更稳的做法是：

视觉定位 + 动态压力反馈，对位精度按 μm 级管（我们产线按 ±1.5μm 控）

每颗料号走固定钢网参数、固定涂膏量、固定球径/球距

植球后不靠肉眼，用 AOI + 球高测量 + 电性复测三重拦一道

工程师经验：BGA 植球“圆不圆”不重要，“每颗球接触面积一致不一致”才重要。

二、只测常温，等于没测工业级芯片

很多加工厂流程是：上电→读 ID→跑两段读写→PASS→编带。

但工控、车载、户外网关、储能控制器不是 25℃ 实验室。

BGA 类存储芯片的隐性问题通常是温度逼出来的：

虚焊点在 85℃ 以上阻抗漂移

拆机芯片内部微裂纹，在 -40℃ 冷冲击下扩展

受潮未烘烤的封装，回流时鼓包/分层

烧录校验没跑全向量，上系统后某段固件偶尔校验失败

所以我们做 eMMC / UFS / DDR 类器件时，会把温区拉到 -40℃ ~ 125℃，做：

常温功能测试

低温启动 / 高温读写

温度循环后电性复测

烧录镜像校验（不是只烧一次，是烧完读回比对）

别问“能不能亮”，要问“跑三年会不会突然死”。

三、来料状态决定下限，制程决定上限

拆机粒、库存粒、潮敏件、被热风枪拆过三次的 BGA——

这些料不是不能复用，但前置处理省一步，后面良率就靠运气。

后道产线该有的前置动作：

外观/X 光筛查：裂球、缺球、基板分层、焊盘损伤

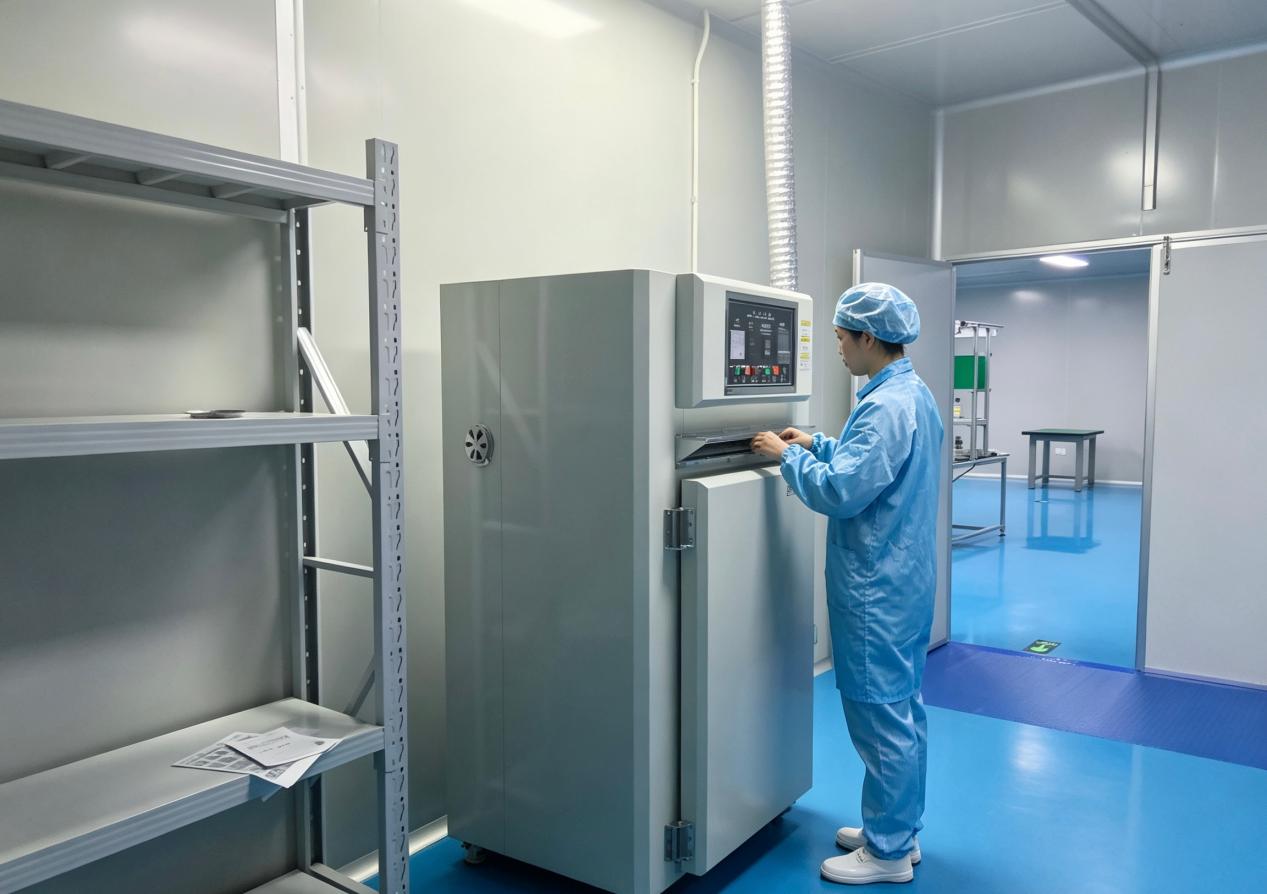

去潮烘烤：按 MSL 等级走，不拍脑袋定温度

焊盘清理：残锡、碳化助焊剂、黑胶必须处理

基板应力检查：拆板拉扯过的芯片，微裂纹肉眼看不见

这一步没做，后面再贵的测试机也救不回来。

来料是 90 分，制程能把你保到 90；来料是 60 分，制程再牛也补不到 95。

四、工程师验厂，别问“机器贵不贵”，问这 5 个参数

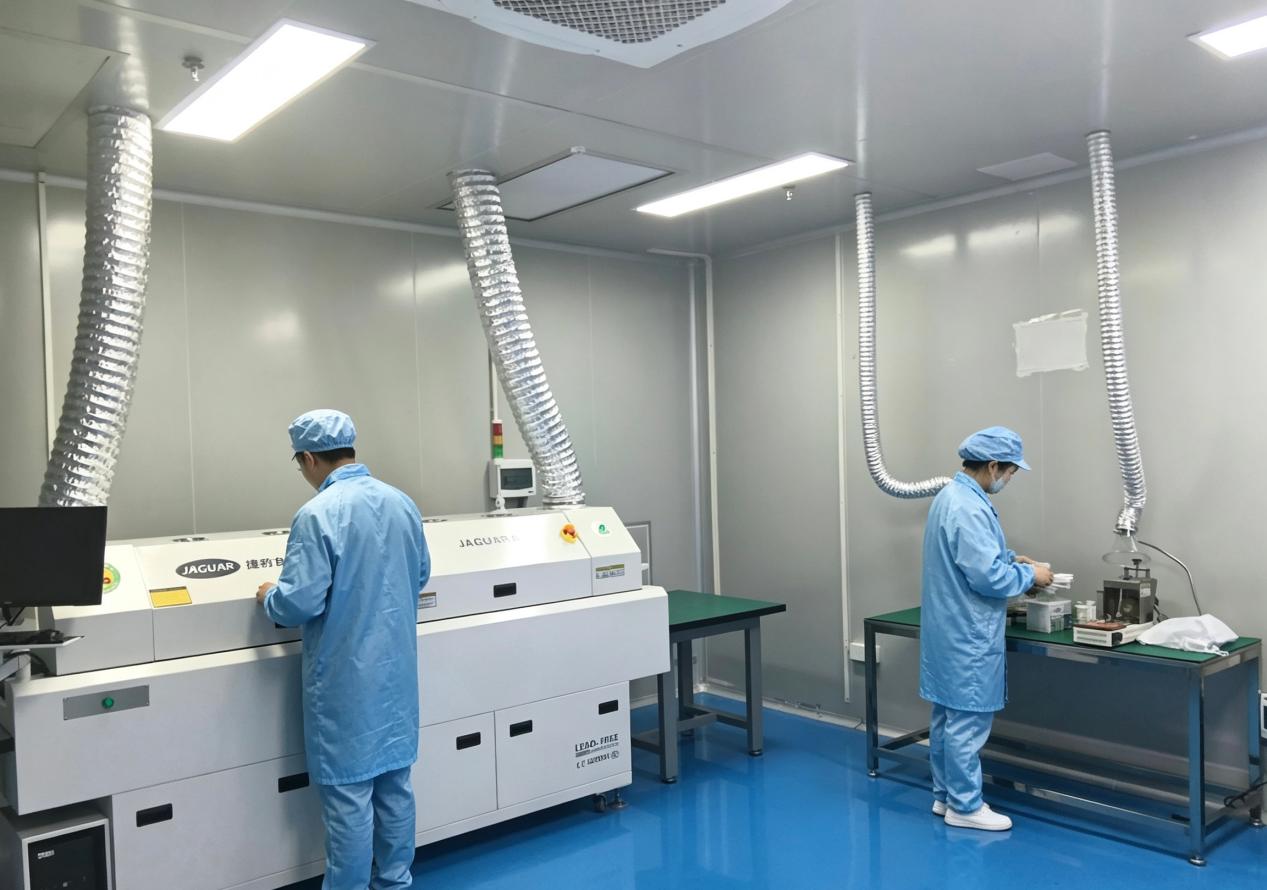

去后道加工厂，别被无尘间和进口机唬住。直接要下面这些：

微间距 BGA 对位精度是多少 μm？

测试温区覆盖多少？有没有高低温校正算法？

烧录后是否读回校验？校验向量谁维护？

每批有没有：来料记录 / 植球参数 / 测试日志 / 编带批次号？

上批 5000 颗的 DPM 或返修率，敢不敢给脱敏数据？

答得出来的，基本是把后道当制程在做；

答“我们师傅十几年经验”“客户都没问题”的，批量翻车时你就是那个客户。

五、小结：后道不是封装的尾巴，是终端良率的前线

芯片前道决定“能不能造出来”，

后道决定“到你板子上能不能稳三年”。

对硬件工程师来说，选后道厂和选 LDO、选 NAND、选连接器是一个逻辑：

别只看规格书封面，看过程能力、看温区、看追溯、看批次一致性。

样品=批量，首件=千件，这句话不是文案，是产线敢不敢留参数。
